20~30tの掘削機のための高周波振動出力
商品の詳細
| 風変りな時 | 4.0kgm | 振動周波数 | 3200rpm |
|---|---|---|---|
| 作動圧力 | 32MPa | 運用流程 | 180～280リットル/分 |
| 遠心力 | 335KN | 最大パイル長さ | 12メートル |
| 最大クラモフォース | 503kn | 該当するエクスカレータークラス | 20~30 |
| ハイライト | 調整可能な水力パイルドライバー,2500mm ハイドロリックパイルドライバー,コンクリートパイル 水力パイルドライバー |
||
製品の説明
導入

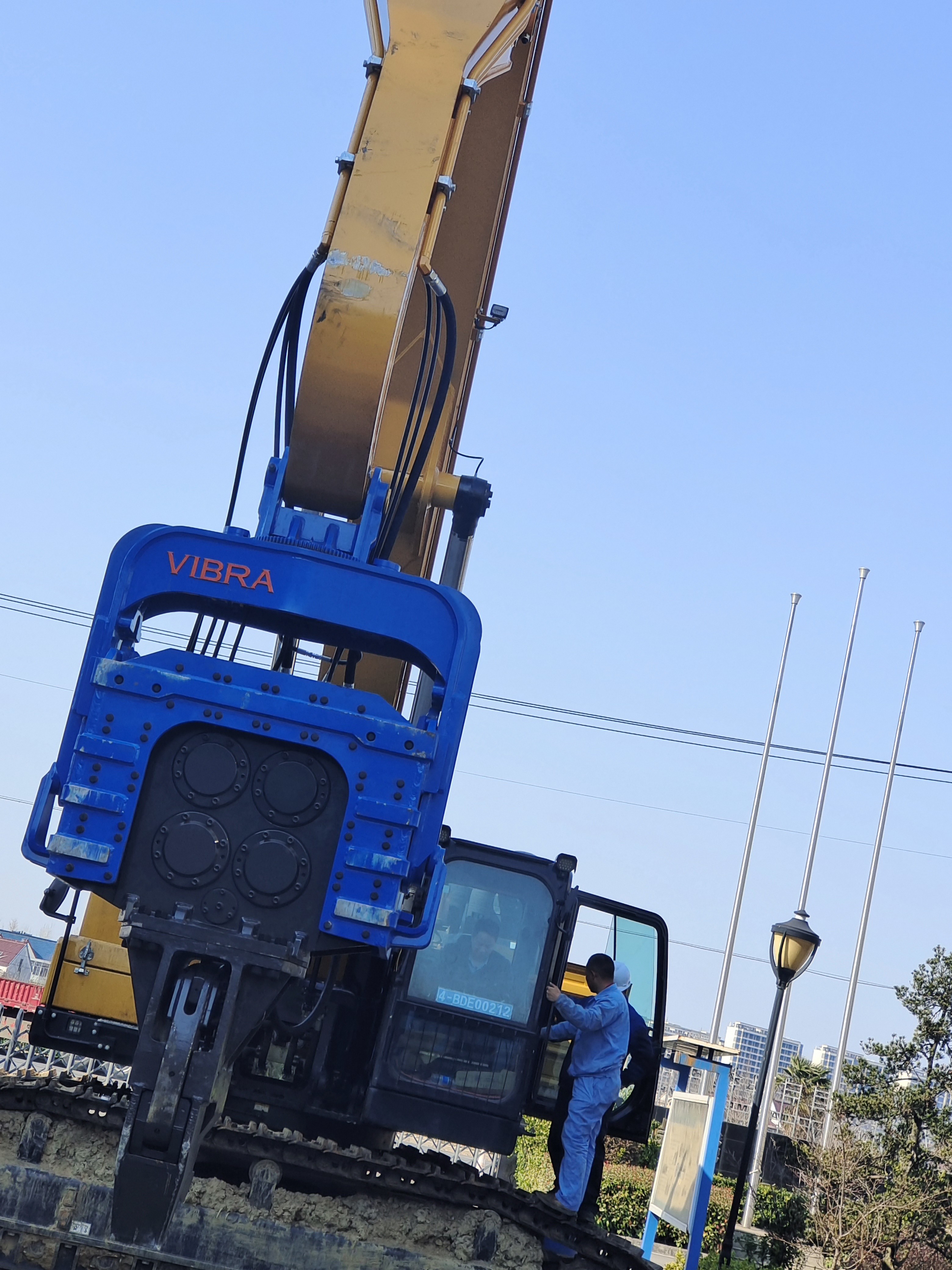

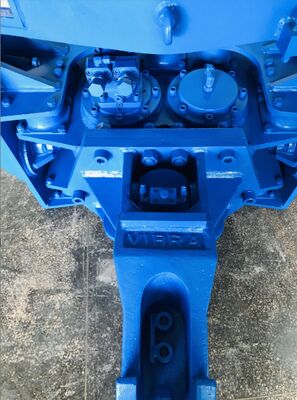

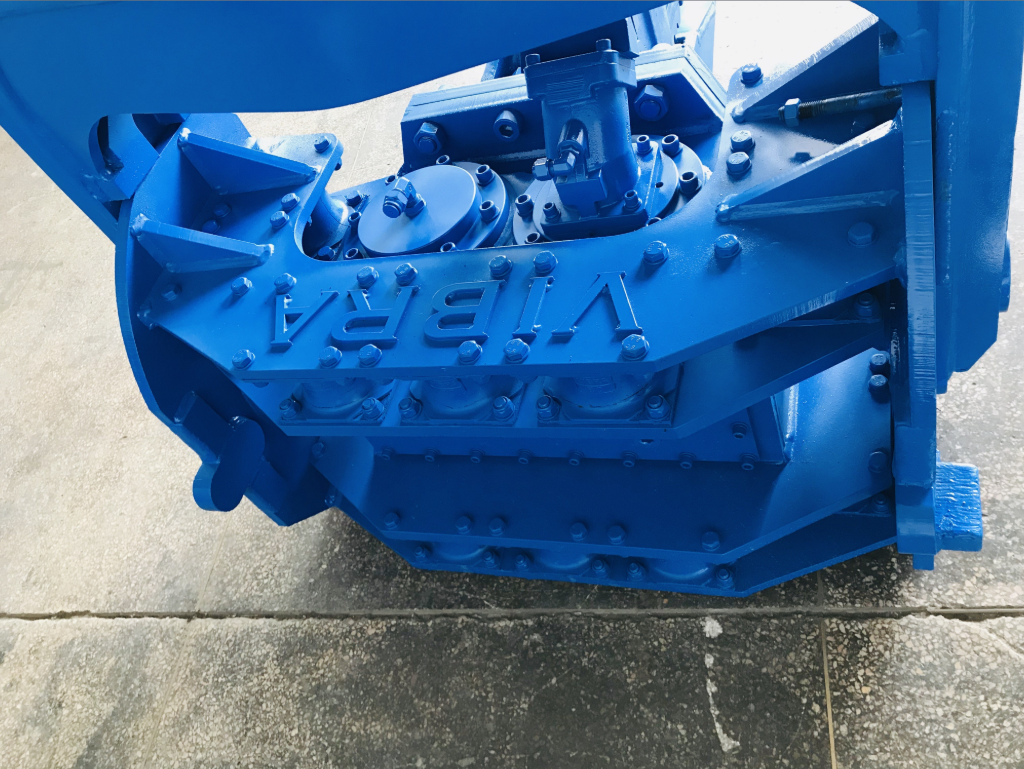

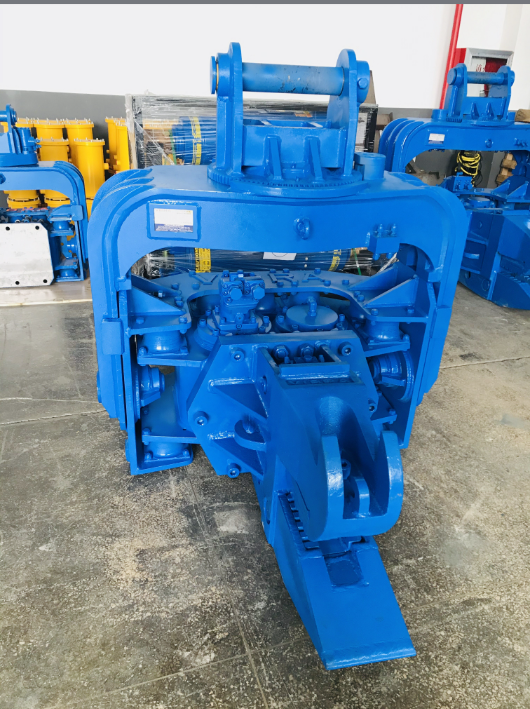

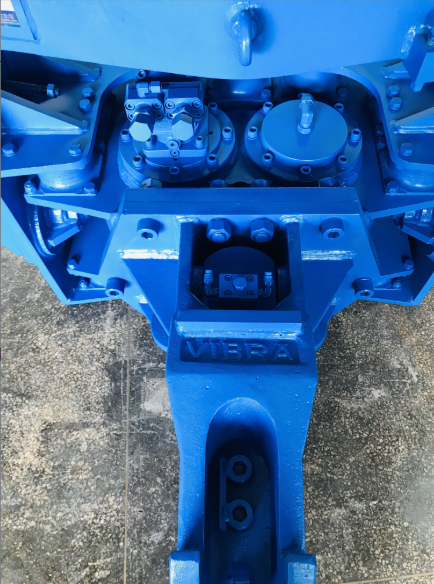

FV-280 は、急速に成長する太陽エネルギー産業向けに特別に設計された専用の太陽光発電パイルドライバーです。汎用の杭打ち機とは異なり、FV-280 は、硬い地盤条件にも対応しながら、軟弱な地盤から中程度の地盤で PV 杭 (鋼管杭およびプレキャスト コンクリート杭) を迅速かつ効率的に打ち込めるように最適化されています。真実として油圧式パイルドライバー、キャリア独自の油圧システム (32 MPa、176.4 L/min) を使用して、20 ～ 30 トンの掘削機に直接取り付けられます。革新的なデュアル ポンプの流れ合流システムにより、2 段階の振動制御が可能になります。第 2 段階では、デュアル ポンプの流れが合流して遠心力が劇的に増加し、困難な地層を克服します。高周波振動出力(2800rpm)と一撃あたりの高い衝撃エネルギー(335 kN の遠心力)、この機械はサイクルタイムの短縮、燃料消費量の削減、および地面の乱れを最小限に抑えます。これはまさに太陽光発電請負業者が厳しい納期と環境要件を満たすために必要なものです。
主な特徴とメリット（5つのキーワードを統合）
| 特徴 | 太陽光発電施設および一般的な杭打ちプロジェクトのメリット |
|---|---|
| 太陽光発電パイルドライバー | 太陽光発電の設置杭専用に設計されています。コンパクトな構造と軽量設計 (ハンマー重量 1900 kg) により、遠隔地の太陽エネルギー場間を簡単に輸送できます。ドイツ製ベアリングと国際的な一流油圧モーターにより、連続運転時の長期信頼性が保証されます。 |
| デュアルポンプ流合流システム | 2 段階の振動制御: 第 1 段階は標準条件用、第 2 段階はデュアルポンプの流れを統合して加振力を大幅に高めます。硬い土壌、砂利層、風化した岩石を克服します。これは、太陽光発電施設で予期せぬ地盤条件に遭遇した場合に非常に有利です。 |
| 高周波振動出力（2800rpm） | 周囲の土壌が急速に液状化し、摩擦が大幅に減少します。従来のハンマーよりも 30 ～ 40% 速く、砂質、粘土質、シルト質の土壌に浸透します。困難な地盤でも太陽光発電プロジェクトを予定通りに進めます。 |
| 油圧式パイルドライバーシステム | 外部電源パックは必要ありません。油圧ショベルの補助回路（32MPa、176.4L/min）に直結します。燃料、輸送コスト、メンテナンスを節約できます。これは、インドや東南アジアにおける価格重視の再生可能エネルギー プロジェクトにとって大きな利点です。 |
| 一撃あたりの高い衝撃エネルギー (335 kN) | 各振動サイクルは強力な衝撃を与え、圧縮された層、砂利ポケット、風化した岩を克服します。過剰なハンマー重量を発生させずにまっすぐな杭を確実に打ち込みます。長さ 12 メートルまでの PV 杭に最適です。 |
カタログからの追加仕様:
- 振動数：2800rpm（高周波）
- デュアルポンプの流れを合流させた2段階振動
- 最大パイル長: 12 メートル
- アーム重量: 500 kg |ハンマー重量：1900kg
- 適合油圧ショベル：20～30トン（カタログ表示は20～30T）
- コアコンポーネント: ドイツ製ベアリング、輸入油圧モーター
技術パラメータ – FV-280
| パラメータ | 価値 |
|---|---|
| 振動周波数 | 2800rpm |
| 偏心モーメント | 4.3kgm |
| 使用圧力 | 32MPa |
| 作業の流れ | 176.4L/分 |
| 遠心力 | 335kN |
| 最大。パイル長さ | 12メートル |
| 腕の重さ | 500kg |
| ハンマーの重量 | 1900kg |
| 適切な掘削機 | 20～30トン |
東南アジア、インド、ロシアの太陽光発電プロジェクトに FV-280 を選ぶ理由
東南アジア (大規模太陽光発電所、柔らかい土壌、タイトなスケジュール)
- 太陽光発電パイルドライバー設計により短いサイクルタイムが保証されます。これは、ベトナムの水上太陽光発電やタイの地上設置システムなどのプロジェクトにとって重要です。
- 高周波振動出力により、杭をまっすぐに打ち込みながら土壌の液状化を最小限に抑えます。
- デュアルポンプ流合流システム予想外の硬い粘土層や砂利層にぶつかるときに追加のパワーを提供します。
インド（メガソーラーパーク、混合地盤、コスト効率）
- 油圧式パイルドライバーは既存の掘削機の油圧を使用しており、専用の杭打ちリグと比較して設備投資を最大 40% 削減します。
- 打撃あたりの高い衝撃エネルギー (335 kN) とデュアルポンプの流れの組み合わせにより、ラジャスタン州とグジャラート州のソーラーパークで一般的な乾燥圧縮土壌、ラテライト、砂利層を通過する力が統合されます。
- 軽量設計により、リモートサイト間の移動が容易になります。
ロシア (シベリアと極東の太陽膨張、永久凍土、極寒)
- デュアルポンプの流れ合流システムにより、オペレーターは凍った表土や永久凍土に杭を打ち込む際に最大の衝撃を得るために第 2 段階に切り替えることができます。
- 高周波振動出力凍結層を素早く突破するため、一年中設置できます。
- ドイツ製ベアリングと低温シールを備えた太陽光発電式パイルドライバーは、過酷な条件でも信頼性の高い動作を保証します。
FAQ（よくある質問）
Q1: デュアルポンプ流合流システムはどのように機能しますか?
A: FV-280は2段階の振動制御を備えています。通常の状態では、単一ポンプの流れにより効率的な運転が可能です。硬い地面に遭遇すると、デュアルポンプの流れ合流システムが作動し、両方のポンプからの流れを組み合わせて遠心力を最大 335 kN まで劇的に増加させ、砂利、風化した岩、凍った層を乗り越えます。
Q2：FV-280は太陽光発電杭専用ですか？
A: FV-280 は太陽光発電杭打機として最適化されていますが、長さ 12 メートルまでの鋼矢板、鋼管杭、プレキャスト コンクリート杭も打設できます。その高周波、デュアルポンプ結合、および高い衝撃エネルギーにより、多くの基礎用途に多用途に使用できます。
Q3: 必要な掘削機のサイズは何ですか?
A: FV-280 は 20 ～ 30 トンの掘削機に適合します (カタログには 20 ～ 30T と表示されています)。 32 MPa で 176.4 L/min の油圧流量が必要です。コマツ PC200‑300、日立 ZX200‑300、Sany SY205‑305 などのモデルと互換性があります。
Q4: デュアルポンプ流合流システムにはどのようなメンテナンスが必要ですか?
A: このシステムは統合制御バルブ (輸入ブランド) を使用しています。油圧オイルの清浄度を定期的にチェックし、掘削機メーカーの推奨に従ってフィルタを交換するだけで十分です。デュアル ポンプ マージ バルブは、最小限のメンテナンスで長寿命になるように設計されています。
Q5: ハイインパクトエネルギーパーブローは太陽光発電プロジェクトにどのような恩恵をもたらしますか?
A: 太陽光発電施設の地面の状態はさまざまです。 1 回の打撃あたりの高い衝撃エネルギー (335 kN) により、柔らかい表土から圧縮された層に移行する場合でも一貫した貫入が保証され、パイルの拒否率が低減され、配列が完全に整列した状態に保たれます。
Q6: ソーラーパネル列の間などの狭い場所でも使用できますか?
A: はい。コンパクトなアーム設計 (アーム重量はわずか 500 kg) と、オンデマンドでデュアル ポンプの流れ合流システムを使用できるため、隙間を最小限に抑えた狭い廊下での操作が可能になり、太陽光発電所のメンテナンス アクセス列に最適です。
