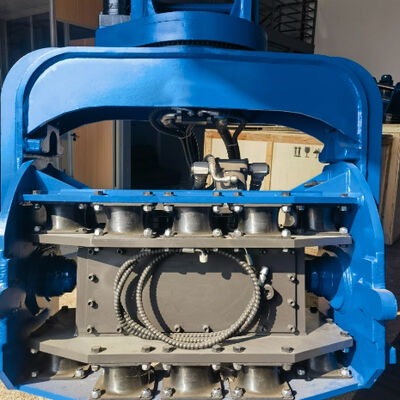

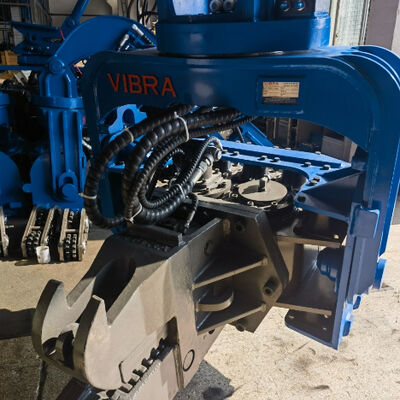

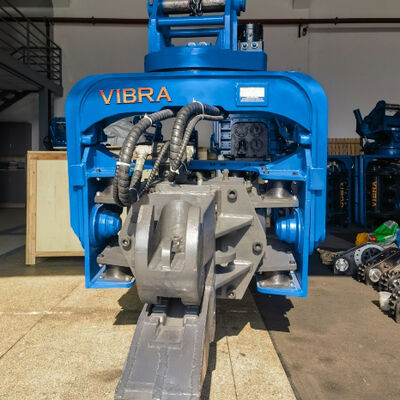

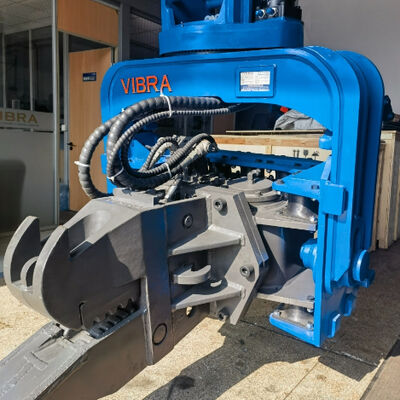

ハイドロリックパイルドライバー 完全360度連続回転 高周波振動出力
商品の詳細
| 振動周波数 | 2800 rpm | 風変りな時 | 4.3kgm |
|---|---|---|---|
| 作動圧力 | 32MPa | 作業の流れ | 176リットル/分 |
| 遠心力 | 335KN | 最大パイル長さ | 12m |
| 腕の重さ | 500kg | ハンマーの重量 | 1900kg |
| 適切な掘削機 | 23~27 | ||
| ハイライト | 油圧ショベル用360度杭打ち機,12Mバイブロハンマー杭打ち機,23-27トン油圧ショベル用杭打ち機 |
||
製品の説明
導入
FV-280R は、23 ～ 27 トンの掘削機用に設計されたプレミアム油圧パイル ドライバー アタッチメントです。要求の厳しい基礎工事向けに設計されており、以下の機能を備えています。完全360度連続回転、高周波振動出力（2800 rpm）、堅牢なフル旋回機構アセンブリにより、鋼矢板、鋼管杭、プレキャストコンクリート杭を優れた効率で打ち込み、引き抜くことができます。この機械は、一撃あたりの高い衝撃エネルギー (335 kN の遠心力) により、密な砂利、風化した岩、凍った地面を迅速に貫通し、ホースのねじれを排除し、ダウンタイムを短縮します。
ジャカルタの高層ビル、ムンバイの橋梁基礎、シベリアの工業プラントのいずれを建設している場合でも、FV-280R はメンテナンスの手間がかからず、一貫したパフォーマンスを提供します。その精密な回転サポートは、永続的なゼロバックラッシュで 90 トンの軸方向の引っ張り能力を提供し、スムーズな回転と長い耐用年数を保証します。高圧ロータリー ジョイント (40 MPa) には 12 か月の保証が付いており、振動ホースはハンガーの動きに追従して、従来の設計でよくある故障点である摩擦バーストを排除します。
主な特徴とメリット（5つのキーワードを統合）
| 特徴 | 東南アジア、インド、ロシアの求人サイトへのメリット |
|---|---|
| 360度完全に連続回転 | 精密旋回リングにより、掘削機を動かさずにツールを任意の角度に位置決めできます。これは、狭い道路 (バンコク、デリー)、橋の下の隙間、運河の壁に重要です。バックラッシュゼロで 90 トンの軸方向の引っ張り – ホースの摩擦による破裂はありません。 |
| 高周波振動出力(2800rpm) | 土壌の急速な液状化により摩擦が軽減され、標準ハンマーよりも 30% 速く杭を打ち込みます。粘土、砂、永久凍土を克服します。 2 段階の周波数 (2800 rpm 固定) により、安定した貫通力が保証されます。 |
| 油圧式パイルドライバーシステム | ショベル補助回路（32MPa、176.4L/min）に直結。外部電源パックが不要 – 資本コストが削減され、メンテナンスが簡素化されます。コマツ、日立、サンニー、 |
| 一撃あたりの高い衝撃エネルギー(335kN) | 各振動サイクルで 335 kN の遠心力が発生します。砂利層（プネ、ロシアのモレーンなど）や風化した岩を通過します。過度のハンマー重量なしで、最長 12 m の長さのまっすぐな杭の打ち込みを保証します。 |
| フル旋回機構アセンブリ | 永続的なゼロギャップ予圧を備えた頑丈な旋回リング。杭抜き時の激しい引っ張り力にも耐えます。ほこり、湿気、氷点下の温度に対して密閉されています。定期的なバックラッシュ調整が不要です。 |
カタログからの追加仕様:
-
振動数：2800rpm
-
偏心モーメント：4.3kgm
-
使用圧力：32MPa
-
作業流量: 176.4 L/min
-
遠心力：335kN
-
最大パイル長さ：12m
-
アーム重量：500kg
-
ハンマー重量：1900kg
-
適合油圧ショベル：23～27トン
技術パラメータ – FV-280R
| パラメータ | 価値 |
|---|---|
| 振動周波数 | 2800rpm |
| 偏心モーメント | 4.3kgm |
| 使用圧力 | 32MPa |
| 作業の流れ | 176.4L/分 |
| 遠心力 | 335kN |
| 最大。パイル長さ | 12メートル |
| 腕の重さ | 500kg |
| ハンマーの重量 | 1900kg |
| 適切な掘削機 | 23～27トン |
東南アジア、インド、ロシア向けに FV-280R を選ぶ理由
東南アジア (柔らかい土壌、高湿度、狭い空間)
-
完全な 360 度の連続回転により、キャリアの位置を変更することなく、排水路に沿ってや既存の構造物の下に矢板を積み込むことができます。これは、ジャカルタ、マニラ、ホーチミン市などの混雑した都市では重要です。
-
高周波振動出力により、バンコクの粘土やデルタシルトの土壌液状化を最小限に抑え、運転を高速化します。
-
耐食性シールを備えた完全な旋回機構アセンブリは、熱帯の湿気や塩分環境 (海岸プロジェクト) に耐えます。
インド (混合地盤、重基礎プロジェクト、コスト効率)
-
油圧式パイルドライバーは既存の掘削機の油圧を使用しており、専用の杭打ちリグと比較してフリートコストを最大 40% 削減します。地下鉄の高架橋、高速道路の橋、工業プラントに最適です。
-
一撃あたりの高い衝撃エネルギー (335 kN) が、プネー近郊の砂利層、ベンガルールの風化した岩石、デリー NCR の圧縮された沖積土壌を貫通します。
-
完全な 360 度の連続回転により、都市の狭い建設区域でも正確な位置合わせが可能になります。
ロシア (永久凍土、極寒、長い冬)
-
プリロードされたローラーを備えた完全な旋回機構アセンブリにより、-30°C で凍結したり位置がずれたりする可能性のあるバックラッシュが排除されます。特殊な低温シールにより柔軟性が維持されます。
-
高周波振動出力により凍った表土を素早く突き破り、冬季でも杭打ちが可能です。
-
打撃当たりの高い衝撃エネルギー (335 kN) は、より重いキャリアを必要とせずに永久凍土の高い抵抗を克服します。
FAQ（よくある質問）
Q1: FV-280Rに必要なショベルのサイズはどれくらいですか?
A: FV-280R は 23 ～ 27 トンの掘削機用に設計されています。 32 MPa で 176.4 L/min の油圧流量が必要です。コマツ PC240‑270、日立 ZX250‑270、Sany SY265‑285、および同様のキャリアと互換性があります。
Q2: 別途パワーパックが必要ですか?
A: いいえ。油圧パイルドライバーとして、掘削機の補助回路に直接接続します。外部電源パックがないため、コストが削減され、輸送が簡単になり、メンテナンスが容易になります。
Q3: 非常に狭い場所やヘッドルームの低い場所でも動作しますか?
A: はい。 360 度の連続回転により、ハンマーをほぼ任意の位置に傾けたり回転したりできます。コンパクトなアーム設計 (アーム重量わずか 500 kg) により、垂直方向の隙間が 3.5 ～ 4 m というわずかなスペースでも杭を打ち込むことができます。
Q4: 対応できる杭の種類と長さは何ですか?
A：長さ12メートルまでの鋼矢板（U型、Z型、ストレートウェブ）、鋼管杭、プレキャストコンクリート杭です。打撃あたりの高い衝撃エネルギー (335 kN) により、密な土壌や層状の土壌でもスムーズな浸透が保証されます。
Q5: フル回転機構アセンブリにより信頼性はどのように向上しますか?
A: 永久ゼロギャップ予圧を備えた精密研削ロータリーベアリングを使用しています。 90 トンの軸方向牽引能力により、旋回リングを損傷することなく頑固な杭を引き抜くことができます。定期的なバックラッシュ調整が不要なので、メンテナンス時間を節約し、予期せぬ停止を防ぎます。
Q6: 遠隔地や過酷な環境でのメンテナンスはどうなりますか?
A: 高圧ロータリー ジョイントには 12 か月の保証が付いています。振動ホースはハンガーの動きに追従し、一般的な故障点である摩耗接触を排除します。 50 時間ごとに旋回ベアリングに定期的にグリースを注入することをお勧めします。極寒の場合には、オプションの低温用グリースをご利用いただけます。
Q7: このモデルはソーラーファーム（太陽光発電）の杭打ちに適していますか？
A: FV-280R は太陽光発電専用モデルではありませんが、高周波振動出力と一撃あたりの高い衝撃エネルギーにより、軟弱地盤から中程度の地盤でも太陽光発電杭を打ち込むことができます。太陽光発電専用の作業には、FV-280 太陽光発電シリーズをご検討ください。
Q8: 旋回リングの永久ギャップゼロの利点は何ですか?
A: 従来の旋回リングは時間の経過とともにバックラッシュが発生し、回転精度の低下や摩耗の増加を引き起こします。恒久的なゼロギャップを備えた完全な旋回機構アセンブリにより、機械の寿命の間、正確な位置合わせが維持され、調整やガタつきがなく、コンポーネントの寿命が長くなります。
