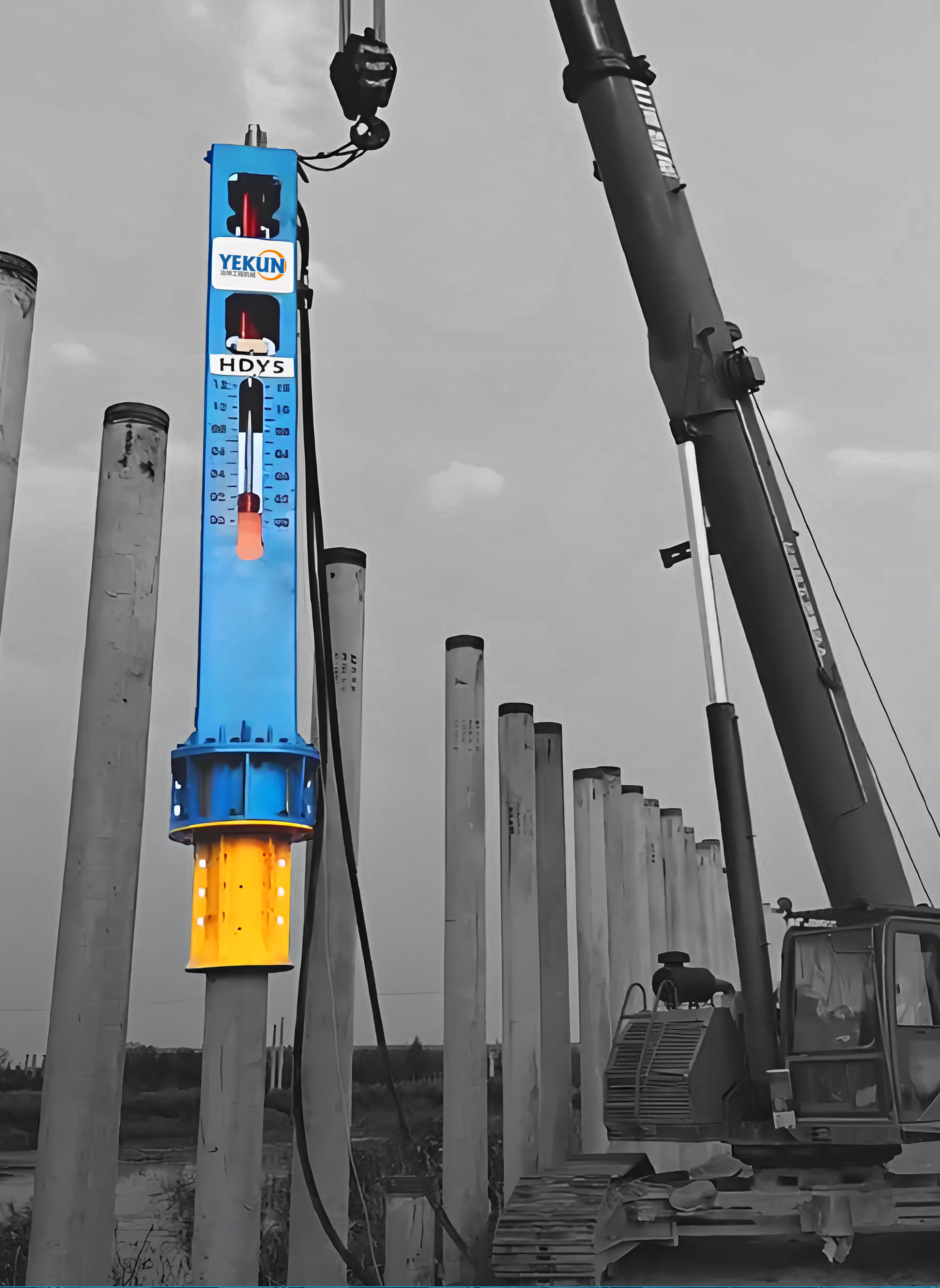

HDY5 水力衝突パイル駆動ハンマー
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
製品の説明
特徴:
EシリーズおよびDシリーズの発電機に適合するHDYシリーズ油圧ハンマーは、当社が開発した最新の省エネで環境に優しい基礎建設設備です。低騒音、無公害、高効率、省エネ、安全性と信頼性、簡単な操作などの特徴を持つ、複数の高度な油圧および電気制御技術を採用しています。さまざまな地質条件と要件を持つプレハブ管杭と鋼管杭のハンマー打ち込み工事に適しており、D550発電機は振動ハンマーとの組み合わせも可能で、理想的な新世代の杭打ち機械となっています。
油圧システムは高効率で、定格動作電流は約200〜250Aであり、120〜150平方のアルミニウムケーブルを装備できます。
ケーブルの断面積が小さく軽量であるため、作業員の労働強度を大幅に軽減します。HDY25油圧ハンマーには、Dongfeng Cummins QSZ13-C550ディーゼルエンジン、2つのRexroth A11VLO260プランジャーポンプ、および1つのParker T67DBダブルブレードポンプが直列に接続され、ポンプセットを形成し、建設に強力なパワーを提供します。
国際一流ブランドのRexrothメインオイルポンプとバルブを採用しており、安定性、信頼性、高効率、省エネ性に優れています。
国際一流ブランドのHedekeオイルリターンフィルターを採用しており、高流量、高ろ過精度、低オイルリターン抵抗を備えており、
システムのオイルの清浄度を効果的に向上させ、機器の故障率を減らし、機器の耐用年数を延ばすことができます。
杭打ち機の油圧シリンダーは、国際一流ブランドのTrelleborgシールを採用しており、故障率が低く、高効率で、長寿命です。
高出力の3 in 1オイルクーラーを採用し、温度コントローラーと組み合わせてオイル温度を正確に制御し、油圧杭打ちにおけるオイル温度の上昇問題を完全に解決し、杭打ち効率を大幅に向上させ、シールと油圧オイルの耐用年数を効果的に延ばします。
発電機は、オイルポンプの吸引、オイルポンプモーター、電気キャビネットまたはエンジンの放熱を改善するために、高レベルの燃料タンクと内部強制換気設計を採用しています。

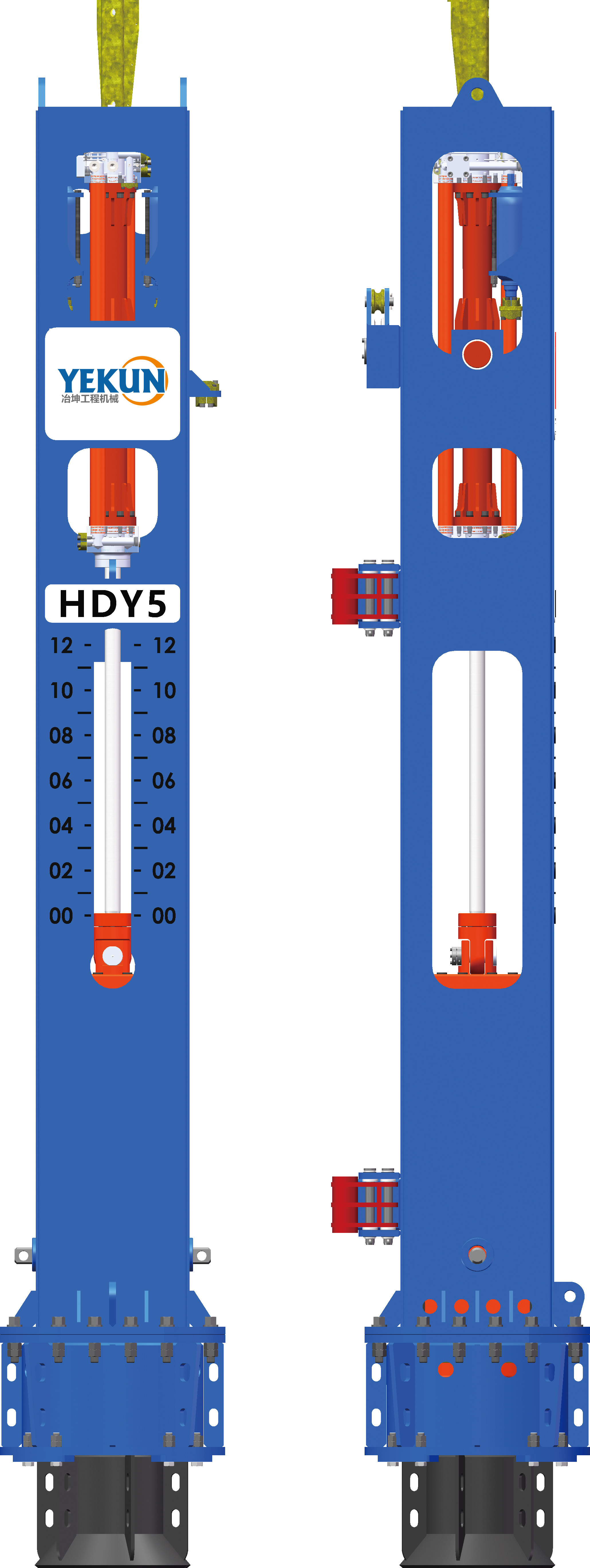

主な構造と外観:
HDYシリーズ油圧ハンマーは、機械部品、油圧システム、および電気システムで構成されています。機械部品は油圧ハンマーの本体であり、ハンマーに外部作業を実行します。油圧システムは油圧ハンマーの動力源であり、電気システムは油圧システムのエネルギー入力と制御センターです。

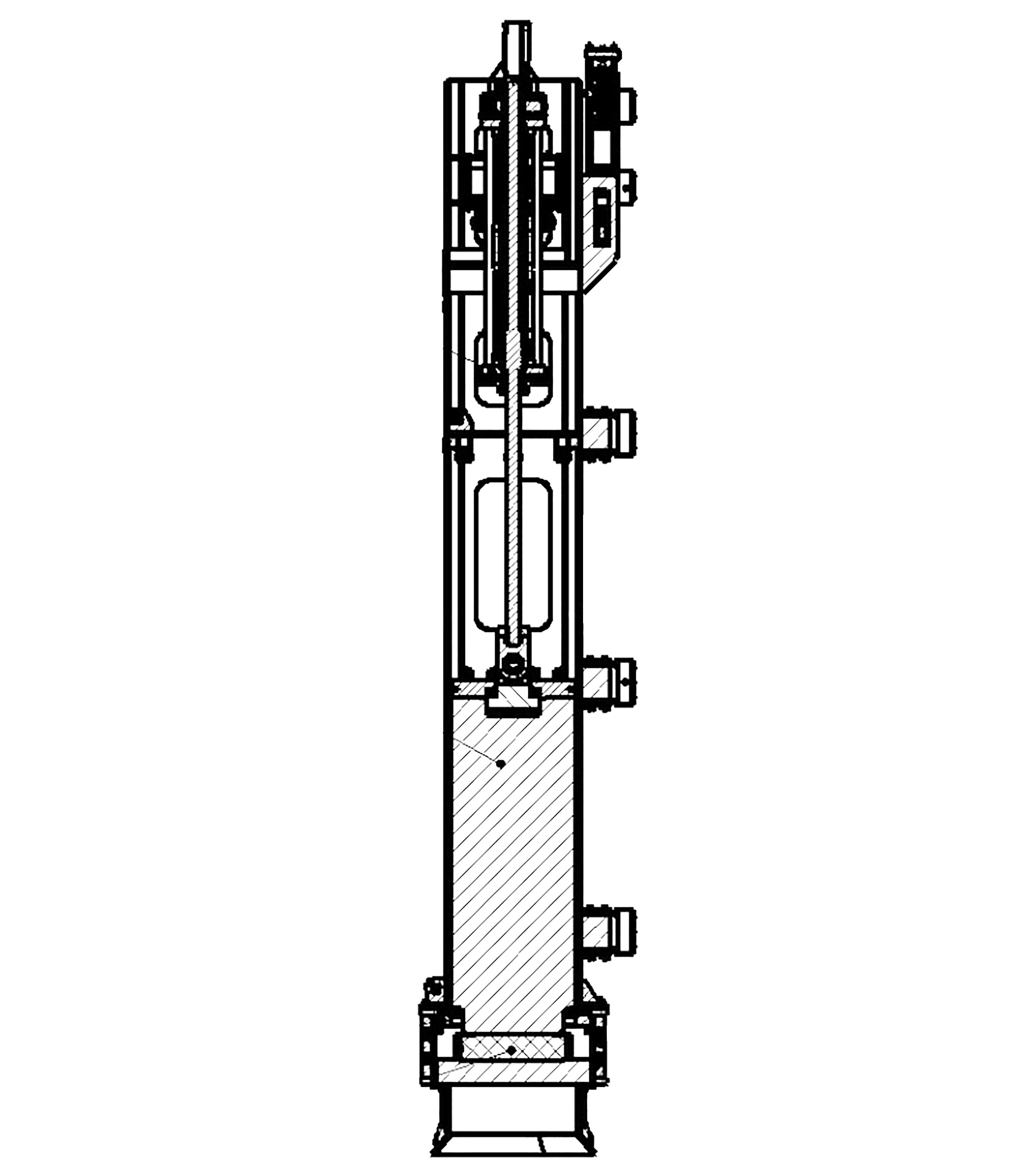

機械部品は、ハンマーコアアセンブリ、ハンマー本体アセンブリ、オイルシリンダーアセンブリ、上部杭キャップ、下部杭キャップ、ハンマーパッド、杭キャップバッファリング、ランディングギアなどで構成されています。ランディングギアは、油圧ハンマーの昇降に使用されます。ハンマー本体は、オイルシリンダーとハンマーコアを支えるための支持体です。上部杭キャップはハンマー本体の下部に固定され、下部杭キャップは上部杭キャップの内側にスリーブされ、管杭を支え、衝撃力を伝達します。ハンマーパッドと杭キャップバッファリングは、ハンマーコアと管杭間のエネルギー伝達を実現するために、下部杭キャップに取り付けられています。油圧ハンマーのオイルシリンダーアセンブリは、オイルシリンダーのバルブブロックに取り付けられたプラグインバルブの開閉を通じて、オイルシリンダーピストンの持ち上げと重力の加速を実現します。プラグインバルブの開閉は、オイルシリンダーのバルブブロックに取り付けられたソレノイドバルブとシーケンスバルブによって制御されます。
油圧システムは主に、発電機、オイルパイプ、オイルシリンダーなどで構成されています。
電気システムは主に、コントローラー、電子制御ボックス、センサー、およびエンジンで構成されています。
製品パラメータ:
| モデル | 単位 | HDY5 | HDY8 | HDY10 | HDY12 | HDY14 | HDY16 | HDY18 | HDY20 | HDY22 | HDY25 |
| 最大打撃エネルギー | KN.m | 60 | 120 | 150 | 180 | 210 | 240 | 270 | 300 | 330 | 375 |
| 最大ストローク ハンマーコア |
mm | 1200 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| 打撃周波数 bpm | bpm | 30-80 | 30-80 | 30-80 | 30-80 | 30-80 | 30-80 | 30-80 | 20-70 | 20-70 | 20-70 |
| 打撃体の重量 | kg | 5000 | 8000 | 10000 | 12000 | 14000 | 16000 | 18000 | 20000 | 22000 | 25000 |
| 全高A | mm | 5930 | 6230 | 6750 | 7270 | 7670 | 7670 | 8020 | 7920 | 8220 | 8620 |
| 全高B | mm | 6960 | 7260 | 7760 | 8430 | 8830 | 8830 | 9180 | 9080 | 9380 | 9780 |
| 前後幅C | mm | 1400 | 1520 | 1520 | 1460 | 1460 | 1490 | 1490 | 1720 | 1720 | 1720 |
| 左右幅D | mm | 1140 | 1260 | 1260 | 1260 | 1260 | 1260 | 1260 | 1500 | 1500 | 1500 |
| 油圧ハンマー重量 | kg | 9450 | 12650 | 15200 | 20200 | 22600 | 24650 | 27100 | 32350 | 34680 | 38000 |
| ランディングギア重量 | kg | 200 | 200 | 500 | 500 | 650 | 650 | 650 | 870 | 870 | 870 |
