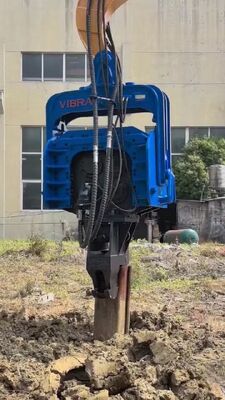

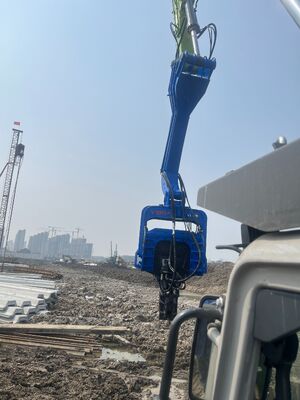

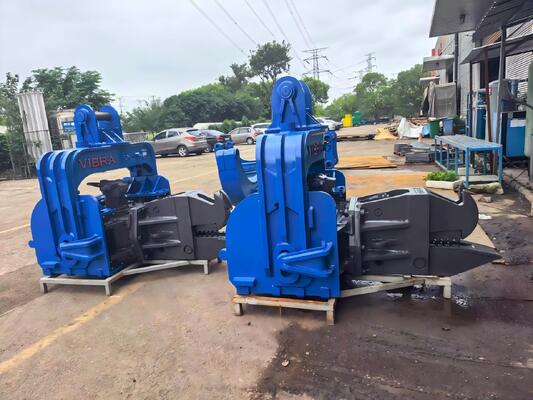

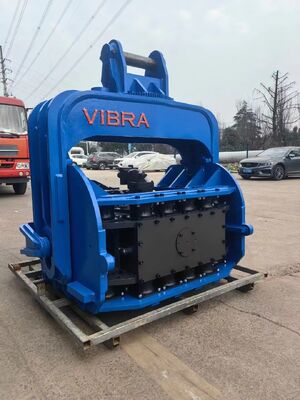

FV-700 四重偏心杭打機（セルフ・ルーブリケーティング・ベアリング＆ハイフロー・マージングバルブ付）

FV-700 4つの偏心式杭打ち機は、大規模インフラプロジェクトの増大する需要に応えるために特別に設計された、ヘビーデューティ杭打ち技術の頂点です。中国製の大手メーカーとして、当社はこのモデルを、長さ18～24メートルの大型鋼矢板、鋼管、PCハイブリッド杭といった最も困難な杭打ち用途に対応できるように開発しました。4つの偏心式杭打ち機中国製メーカーとして、当社はこのモデルを、長さ18～24メートルの大型鋼矢板、鋼管、PCハイブリッド杭といった最も困難な杭打ち用途に対応できるように開発しました。

鋼矢板市場の急速な発展に伴い、杭打ち機は専門化と大規模化へと進化しています。FV-700は、65～75トンの油圧ショベルと組み合わせて、港湾建設、橋梁基礎、深掘りサポート、東南アジア、インド、ロシア全域の大規模インフラプロジェクトで卓越した性能を発揮します。

FV-700の中核をなすのは、比類なき振動力を発揮する精密に設計された中国製4つの偏心機構システムです。従来の3つの偏心設計とは異なり、4つの偏心構成は以下の特徴を備えています。

バランスの取れた力分布4つの偏心軸が同期して逆回転することで、強力な垂直振動を生み出し、水平力を相殺します。

より高い遠心力915kNという印象的な遠心力を発生させ、迅速な杭の貫入を実現します。

よりスムーズな操作性横方向の振動が低減されるため、キャリアマシンへのストレスが軽減され、オペレーターの快適性が向上します。

密な土壌での優れた性能周囲の土壌を効果的に液状化させ、摩擦を最大80%低減し、締め固められた埋め戻し材、密な粘土、風化岩を迅速に貫入させます。

4つの偏心機構システムは、オリジナルの輸入パーカー製油圧モーター、ドイツ製FAGベアリング、ハイエンドギアコンポーネントによって駆動されており、最も過酷な現場条件でも信頼性の高いパフォーマンスを保証します。

FV-700は、信頼性とコスト効率の新たな基準を打ち立てる革新的なセルフ潤滑ベアリング低メンテナンス中国サプライヤーシステムを備えています。ベアリングのセルフ潤滑システムはギアボックスハウジング内に収められており、ベアリングの寿命を効果的に延ばし、コアの安定性を確保します。

主なメンテナンス上の利点:

連続的なオイル循環密閉システムがすべてのベアリングを潤滑し、毎日のグリスアップの必要性をなくします。

ベアリング寿命の延長セルフ潤滑により摩耗が軽減され、コンポーネントの寿命が大幅に延長されます。

メンテナンスダウンタイムの削減サービス頻度が低いため、現場での作業時間が長くなります。

総所有コストの削減メンテナンス作業と部品交換のコストを最小限に抑えます。

コアの安定性一貫した潤滑により、機械の寿命全体にわたって安定したパフォーマンスが保証されます。

遠隔地やタイトなスケジュールで作業する請負業者にとって、セルフ潤滑ベアリングシステムは安心を提供し、クリティカルパスプロジェクトを前進させ続けます。

FV-700は、卓越した油圧性能を発揮する中国製ハイフローマージングバルブユニットシステムを搭載しています。この高度なバルブユニットは、流量を毎分700リットルにまで増加させ、ボディ配管を1.5インチに拡大して最大の流体供給を実現します。

ハイフローマージングバルブユニットの仕様:

流量容量380 L/minの作動流量

作動圧力32 MPa

大口径配管1.5インチのボディ配管により圧力損失を低減

コンポーネント寿命の延長新しい電子制御システムにより、すべての油圧コンポーネントの寿命が延長されます。

バランスの取れた力分布特大の接続シャフトにより、弱点のない均等な力分布を保証します。

このハイフロー容量により、FV-700は連続的な重負荷運転でも一貫した振動性能を維持でき、困難な地盤条件での18～24メートルの杭に必要なパワーを提供します。

FV-700は、従来の杭打ち機とは一線を画すカスタム高衝撃エネルギー/打撃性能を発揮します。毎分2600回転の振動周波数で915kNの遠心力を発生させるこの機械は、最も過酷な杭打ち用途に対応するために必要な衝撃エネルギーを生み出します。

パフォーマンスのハイライト:

カスタム高衝撃エネルギー/打撃能力は以下を保証します:

迅速な杭の貫入密な砂利、締め固められた埋め戻し材、硬い粘土を貫通します。

打設時間の短縮1メートルあたりの打設回数が少なくなります。

生産性の向上1シフトあたりの打設杭数が増加します。

汎用性鋼矢板、鋼管、PC杭を同等に効果的に処理します。

FV-700は、160～180の油圧シリンダーと組み合わされた超強力鋳鋼クランプノズルを備え、最大650kNのクランプ力を発揮します。この堅牢なクランプシステムは以下を保証します:

安定した信頼性の高い把持重く長い杭でも。

安全な取り扱い打設および引き抜き中の杭の滑りを防ぎます。

汎用性の高い互換性さまざまな種類の杭やサイズに対応します。

オペレーターの信頼感信頼性の高いクランプにより、現場のリスクが軽減されます。

FV-700 4つの偏心式杭打ち機は、以下に最適です:

港湾および漁港建設岸壁やドック構造物用の大型鋼矢板の打設。

橋梁基礎杭打ち主要橋梁プロジェクトの深礎基礎杭の処理。

深掘りサポート地下室や地下建設用の擁壁の設置。

大規模インフラ高速道路、鉄道、産業基礎プロジェクト。

鋼管設置場所打ち杭や掘削杭用途。

PCハイブリッド杭打ち高容量基礎システム用。

注: 仕様は参考用です。製品は常に更新されており、新製品の仕様は異なる場合があります。

東南アジア:FV-700は、沿岸部や河口デルタ地域に一般的な混合土壌条件に対応します。強力な915kNの遠心力により、沖積土や風化岩を迅速に貫入させます。セルフ潤滑ベアリングシステムは、遠隔地の現場でのメンテナンス要件を軽減します。

インド:インド亜大陸全域の大規模インフラプロジェクトにおいて、FV-700は深礎基礎杭打ちに必要なパワーを提供します。4つの偏心機構は、さまざまな地域の困難な地盤条件でも、スムーズで一貫したパフォーマンスを発揮します。

ロシア:堅牢な構造と高品質のコンポーネント（パーカー製モーター、FAGベアリング）により、極端な温度でも信頼性の高い動作を保証します。セルフ潤滑システムは、従来のグリスアップが困難になる寒冷地でもパフォーマンスを維持します。

Q1: 4つの偏心機構は標準設計とどう違うのですか？
4つの偏心機構は、従来の3つの偏心設計と比較して、優れた力バランス、低減された横方向振動、およびより高い遠心力を提供し、より速い貫入とよりスムーズな操作を実現します。

Q2: FV-700にはどのサイズの油圧ショベルが必要ですか？
FV-700は65～75トンの油圧ショベル用に設計されており、大規模インフラプロジェクトに適しています。

Q3: セルフ潤滑ベアリングシステムはどのように機能しますか？
ベアリングのセルフ潤滑システムはギアボックスハウジング内に収められており、すべてのベアリングに連続的なオイル循環を提供します。これにより、毎日のグリスアップの必要がなくなり、ベアリングの寿命が大幅に延長されます。

Q4: FV-700が処理できる最大杭長はどのくらいですか？
FV-700は最大24メートルの杭を打ち込むことができ、深礎基礎用途に適しています。

Q5: FV-700はどのような種類の杭を処理できますか？
FV-700は、超強力鋳鋼クランプノズルシステムにより、大型鋼矢板、鋼管、PCハイブリッド杭を処理します。

Q6: FV-700のクランプ力はどのくらいですか？
FV-700は最大650kNのクランプ力を発揮し、重く長い杭の安定した信頼性の高い把持を保証します。
