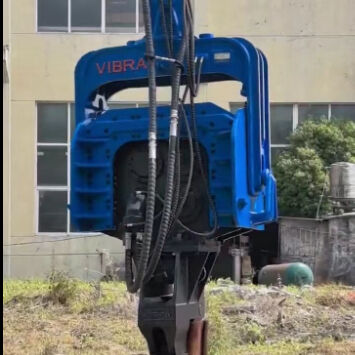

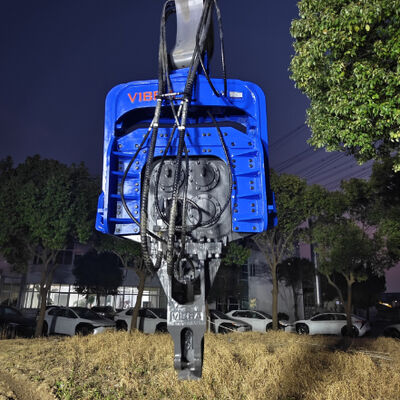

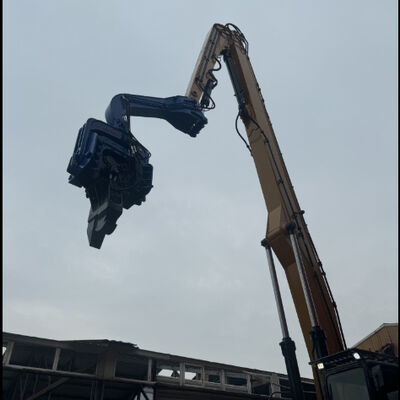

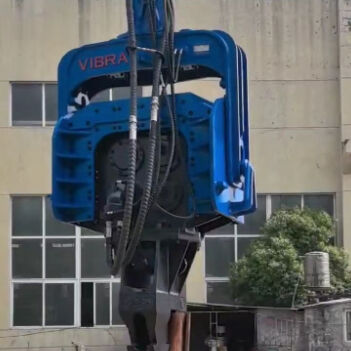

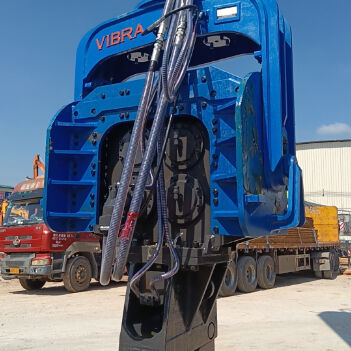

FV-700 ダブルポンプフローメージングシステム パイルドライバー 低保守コスト設計& 915 kN 衝撃力

FV-700 は、65 ～ 75 トンの掘削機向けに設計された頑丈な 4 偏心機構システムの杭打機で、長さ 24 メートルまでの大型鋼矢板、鋼製ケーシング、および PC ハイブリッド杭を打ち込み、引き抜くように設計されています。この機械は、要求に応じて油圧流量を 380 L/min から 700 L/min (1.5 インチの配管を使用) に増加させるデュアル ポンプ流量合流システムを活用し、比類のない加振力 (915 kN) を提供して、高密度の岩石粘土、風化した岩石、および深い永久凍土を克服します。ギアボックス内の統合ベアリング自己潤滑システムを特徴とする低メンテナンス コスト設計により、毎日のグリスアップが不要になり、ベアリングの寿命が大幅に延長され、総所有コストが削減されます。 FV-700 は、低騒音で環境に優しい動作 (油圧駆動とディーゼルハンマーの違い) により、厳しい都市騒音規制および環境騒音規制を満たしています。その巨大なパワーにもかかわらず、コンパクトな構造の限られた空間設計により、全体の寸法が最小限に抑えられ、従来の大型杭打機が設置できない混雑した港湾ヤード、橋台、工業用地での作業が可能になります。ドイツの FAG ベアリング、オリジナルのパーカー モーター、超強力な鋳鋼クランプ (クランプ力 650 kN)、および電子制御システムを備えた FV-700 は、東南アジア、インド、ロシアにわたる巨大インフラプロジェクトにとって究極のソリューションです。

カタログからの追加仕様 (FV-700):

• 振動数：2600rpm

• 偏心モーメント：12.3kgm

• 使用圧力：32MPa

• 標準流量: 380 L/min |合流流量：最大700L/min

• 遠心力：915kN

• 最大パイル長さ：24m

• アーム重量: 1000 kg |ハンマー重量：3850kg

• 適合油圧ショベル：65～75トン

• クランプ力: 650 kN (鋳鋼クランプ、160 ～ 180 mm シリンダー)

• 電子制御システム、ドイツ製FAGベアリング、オリジナルのパーカーモーター

東南アジア (巨大港ターミナル、深い基礎、混合土壌)

• 4偏心機構方式シンガポールのトゥアス港やマレーシアのペンゲラン港などの深水港向けに、超長矢板 (24 m) を真っすぐに打ち込めるようにします。

• デュアルポンプ流合流システム予期せぬ高密度の砂やサンゴの破片にぶつかったときに、オンデマンドの電力を供給します。

• 低メンテナンスコスト設計定期的なグリース塗布が困難な熱帯多湿環境でのダウンタイムを短縮します。

• 低騒音で環境に優しい運転住宅地の近くでの夜間作業が可能になり、プロジェクトのスケジュールが短縮されます。

インド (大きな橋脚、重い地下鉄高架橋、変動する地質)

• 915 kN の衝撃力を備えた 4 つの偏心機構システムは、玄武岩から沖積層に至るデカン高原の混合地盤に対応します。

• デュアルポンプの流れ合流システムは、西ガーツ山脈とインド中央部によく見られる風化した岩石や砂利の層を克服します。

• コンパクトな構造の限られたスペース橋脚建設の仮締切内に収まり、クレーンに取り付けられたハンマーが不要になります。

• 低メンテナンス コスト設計により、メンテナンス アクセスが制限されているリモート ブリッジ サイト間でマシンを確実に実行し続けることができます。

ロシア (永久凍土、深い工業の山、北極条件)

• メンテナンスコストが低い設計により、寒冷地でのグリース塗布が不要になります。連続オイルバスは低温の作動油を使用し、-30°C でのベアリングの枯渇を防ぎます。

• デュアルポンプの流れ合流システムは、凍結した活性層と氷の多い永久凍土を突破するために必要な追加のパンチを提供します。

• ドイツ製 FAG ベアリングと低温シールを備えた 4 つの偏心機構システムは、北極条件でも確実に動作します。

• 環境に優しい低騒音運転により、ノリリスクやヤクーツクなどの都市の住宅地の近くで、地域社会に迷惑をかけることなく杭を打つことができます。
