コンパクトな構造 狭い空間 地球アゲル V+地球アゲル 低騒音 太陽光発電所の環境に優しい操作
商品の詳細
| 対応する掘削機 | 13～20 | トルク範囲 | 16500～20500 |
|---|---|---|---|
| 速度範囲 | 25～55 | 圧力範囲 | 8~24 |
| 流量範囲 | 60～170 | 出力シャフト | 75正方形 |
| 単重 | 258 | ドリルパイプモデル | S6 |
| ドリル管のサイズ | 120～1200 | ||
| ハイライト | 高トルク掘削機用オーガードリル,深さ7メートルのボーリングオーガードリル,保証付き掘削機用ボーリングドリル |
||
製品の説明
導入

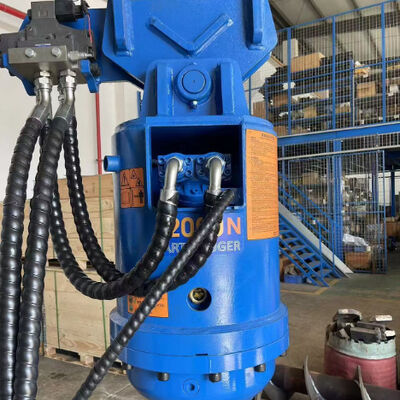

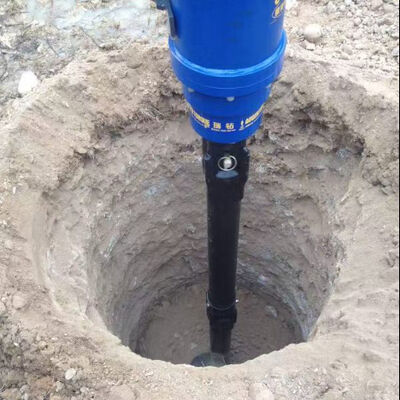

の20000N強力ですV+アースオーガ– 15 ～ 22 トンの掘削機用に設計された油圧スパイラル掘削アタッチメント。別個の動力源を必要とする機械式オーガーとは異なり、このユニットは掘削機の油圧システムを直接利用し、高トルクと可変速度を提供して、土壌、粘土、砂、軟岩 (硬度 ≤ 10 MPa) に効率的に穴あけを行います。と高能率穴あけ性能、20000N は、16,500 ～ 20,500 N·m のトルク範囲と 23 ～ 55 rpm で調整可能な速度を実現し、迅速な浸透と高速サイクル タイムを可能にします。優れた機能として機能しますPVパイル専用掘削ユニット太陽光発電所の杭、送電柱、基礎アンカー穴、地質調査などに使用されます。のコンパクトな構造の限られたスペースこの設計により、既存の太陽光パネルの列の間、変電所内、または狭い道路沿いなど、狭い場所での運用が可能になります。油圧駆動により、低騒音で環境に優しい操作そのため、住宅地、野生生物に敏感な場所、夜間の作業に適しています。 300 ～ 1300 mm の穴あけ直径範囲 (PA ドリルパイプを使用) と最大 20 m までの深さのオプションを備えた 20000N は、高速、クリーン、そしてコスト効率の高い穴あけを必要とする東南アジア、インド、ロシアの請負業者にとって頼りになるソリューションです。
主な特徴とメリット（5つのキーワードを統合）
| 特徴 | 掘削プロジェクトのメリット |
|---|---|
| V+アースオーガ | 15 ～ 22 トンの掘削機に直接取り付ける油圧式スパイラル ドリル。ホストマシンの油圧システムを使用し、外部パワーパックは不要です。設置も操作も簡単です。幅広いドリルパイプサイズ (S4、S5、S6、PA) と、さまざまな土壌タイプに対応する交換可能なドリルビット。 |
| 高能率穴あけ性能 | トルクは最大 20,500 N・m、速度範囲は 23 ～ 55 rpm (調整可能)。粘土、砂地、柔らかい岩を素早く穴あけします。高流量（60～170L/min）により、厳しい地盤でも力強い回転を実現します。従来のオーガに比べて穴あけ時間を最大40％短縮します。 |

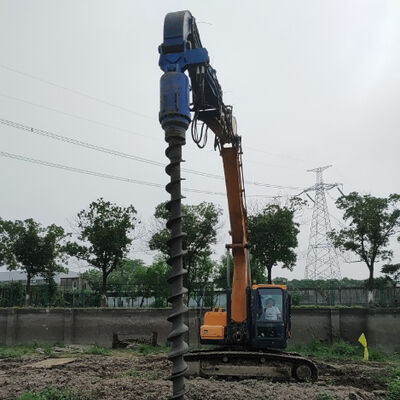

| PVパイル専用掘削ユニット | 特に太陽光発電所の杭に適しています。ドリル直径 300 mm ～ 1300 mm (PA ドリルパイプ使用) – ほとんどの PV パイル要件をカバーします。より深い穴（最大 20 m）用のオーガーエクステンションを装備することもできます。実用規模の太陽光発電プロジェクトに最適です。 |
| コンパクトな構造の限られたスペース | 外形寸法：Φ460×1278mm（オーガーヘッド）+ドリルパイプ。薄型なので、低く吊り下げられた障害物の下、既存の杭の間、または変電所ヤード内での作業が可能です。掘削機の機動性とオーガのコンパクトさを組み合わせることで、トラックに搭載されたドリルでは到達できない場所に到達できます。 |
| 低騒音で環境に優しい運転 | 油圧駆動は、ディーゼル駆動の機械式オーガや空気圧ドリルに比べて騒音が大幅に低くなります。都市部の騒音規制に準拠しています (多くの場合、オペレーターの位置で 80 dB 未満)。住宅地、病院、野生生物の回廊での騒音公害を軽減します。グリーンビルディング認定の要件が高まっています。 |
カタログからの追加仕様 (20000N):
-
適合油圧ショベル：15～22トン
-
トルク範囲：16,500～20,500N・m
-
速度範囲: 23 – 55 rpm
-
圧力範囲：8～24MPa
-
流量範囲：60～170L/min
-
出力軸：75mm角
-
単体重量：263kg
-
外形寸法：Φ460×1278mm
-
ドリルパイプモデル：PA（110mm角出力）
-
ドリルパイプ直径範囲: 300 – 1300 mm (PA パイプの場合。他のパイプではより大きなオプションも利用可能)
技術パラメータ – 20000N V+アースオーガー
| パラメータ | 価値 |
|---|---|
| 適合する掘削機 | 15～22トン |
| トルク範囲 | 16,500～20,500N・m |
| 速度範囲 | 23～55rpm |
| 圧力範囲 | 8～24MPa |
| 流量範囲 | 60～170L/分 |
| 出力軸 | 75mm角 |
| 単重 | 263kg |
| 外形寸法（L×Φ） | 1278×460mm |
| ドリルパイプモデル | PA(110mm角) |
| ドリルパイプ径の範囲 | 300～1300mm |
| 最大穴あけ深さ（エクステンションあり） | 20mまで |
東南アジア、インド、ロシアが 20000N の理由
東南アジア (太陽光発電所、配電、軟弱地盤)
-
高能率穴あけ性能タイ、ベトナム、インドネシアによく見られる柔らかい粘土質や砂質の土壌にすぐに浸透します。サイクルタイムが速いため、1 台の掘削機で 1 日に何百もの PV 杭穴を掘削できます。
-
PVパイル専用掘削ユニットこの地域は、ベトナムの水上太陽光発電からフィリピンの地上設置型システムに至るまで、この地域で急成長している太陽エネルギー分野と完全に連携しています。
-
低騒音で環境に優しい運転村、リゾート、野生動物保護区（エコツーリズム地域に隣接する太陽光発電所など）近くのプロジェクトには不可欠です。
-
コンパクトな構造の限られたスペース広いアクセス道路を空けることなく、狭いテラスや既存の木々の間に穴あけが可能になります。
インド（メガソーラーパーク、送電鉄塔、基礎掘削）
-
V+アースオーガトラック搭載のドリルへの依存を軽減します。トラック搭載のドリルは、ソーラーパーク（バドラ、パバガダなど）の柔らかく水浸しな土壌に苦労することがよくあります。掘削機に取り付けられたオーガーは列間を簡単に移動できます。
-
高能率穴あけ性能北の緩い沖積層から南のラテライトまで、混合地盤を扱います。 20,500 N・mのトルクは失速することなく浅い岩層を乗り越えます。
-
PVパイル専用掘削ユニット2030 年までに 500 GW の再生可能エネルギー容量という政府目標をサポートします。モジュール取り付け杭の掘削がより速く、より均一になります。
-
低騒音で環境に優しい運転請負業者が州の汚染防止委員会の基準を遵守し、罰金や作業停止を回避できるように支援します。
ロシア (永久凍土探査、電柱、遠隔インフラ)
-
コンパクトな構造の限られたスペーススペースが限られている既存のパイプライン、鉄道堤防の近く、または変電所内で掘削を行う場合には、これが非常に重要です。
-
高能率穴あけ性能低温作動油を使用すると、-20°C まで確実に動作します (オプションの寒冷地用パッケージを使用)。強力なトルクが凍結した活性層を突き破ります。
-
PVパイル専用掘削ユニット永久凍土層では接地ネジ用の深くて真っ直ぐな穴が必要なため、ロシア南部とシベリアで成長する太陽光発電市場をサポートしています。
-
低騒音で環境に優しい運転騒音規制が厳しい施設、住宅地、自然保護区の近くでの掘削に役立ちます。
FAQ（よくある質問）
Q1：V+アースオーガとは何ですか？

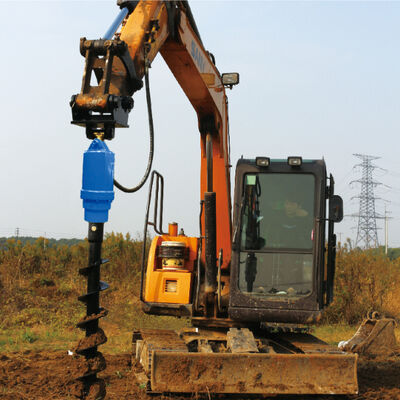

あ：あV+アースオーガ掘削機の補助回路に接続する油圧スパイラル掘削アタッチメントです。掘削機の油圧力がオーガの回転を駆動し、掘削機のアームがダウンフォースと位置決めを提供します。杭、柱、基礎、植樹のために土壌、粘土、砂、軟岩に穴を開けるのに使用されます。
Q2: 20000N が PV パイル専用掘削ユニットである理由は何ですか?
A: 20000N のトルク範囲 (16,500 ～ 20,500 N·m) と直径範囲 (PA パイプで 300 ～ 1300 mm) は、ほとんどの太陽光発電設置杭 (通常は直径 300 ～ 600 mm、深さ 1.5 ～ 3 m) の要件に正確に一致します。より深い穴のためのオーガ拡張機能を追加する機能と組み合わせることで、太陽光発電所の列掘削用に最適化されており、高速、再現性、正確です。
Q3: 高効率の掘削パフォーマンスは現場の生産性にどのように影響しますか?
A: 高トルク (20,500 N・m) と調整可能な速度 (23 ～ 55 rpm) の組み合わせにより、オーガは緩い土壌では高速回転し、緻密な層では高トルクで低速回転します。これにより、標準オーガと比較して穴あたりのサイクル時間が最大 40% 短縮されます。 20,000 個の杭穴が必要な 10 MW の太陽光発電所の場合、これにより数週間の作業を節約できます。
Q4: 20000N は狭いスペースでも使用できますか?
A: もちろんです。のコンパクトな構造の限られたスペースこの設計により、オーガーヘッド自体の直径はわずか 460 mm、長さは 1,278 mm しかありません。掘削機に取り付けると、大型の掘削リグではアクセスできなかった既存の構造物 (建物の基礎、既存の杭、フェンスラインなど) のすぐ隣に穴を配置できます。ショベルのブームスイングも役立ちます。
Q5: 騒音についてはどうですか。本当に低騒音で環境に優しい運転ですか?
A: はい。 20000N はディーゼルエンジン駆動ではなく、油圧駆動です。唯一の騒音は、掘削機のエンジン (すでに遮音されています) と油圧モーターから発生します。一般的な騒音レベルはオペレーターの耳元で 75 ～ 85 dB で、トラックに搭載されたディーゼル オーガー (95 ～ 105 dB) よりもはるかに静かです。これにより、通常の時間帯に病院、学校、住宅地の近くで働くことが可能になります。
Q6: どのような土壌に対応できますか?
A:V+アースオーガ粘土、シルト、砂、砂利質の土壌、風化頁岩、柔らかい石灰岩など、最大 10 MPa の硬度の土壌を掘削できます。硬い岩の場合は、ロックオーガービットまたはより大きなモデルが必要になる場合があります。さまざまな条件に合わせて、さまざまなタイプのドリルビット (標準、強力、ロック) を使用できます。
Q7: 穴あけ径を変更するにはどうすればよいですか?
A: 20000N はクイックチェンジドリルパイプ用システム。 PA ドリル パイプは、直径 300 mm ～ 1300 mm のオーガー ビットを受け入れます。ボルトを外してビットを交換し、再度取り付けるだけです。より大きな直径 (最大 2000 mm) の場合は、より大きなモデルか、特殊なビットを備えた PA ドリル パイプが必要になります。カタログには、一部のモデルで PA パイプの直径範囲が 300 ～ 2000 mm と記載されています。
Q8：どのようなメンテナンスが必要ですか？
A: 油圧モーターは密閉されているため、内部のメンテナンスは必要ありません。油圧ホースの摩耗を定期的にチェックし、出力シャフトのベアリングに 50 時間ごとにグリースを塗布し、ドリルビットの歯の摩耗を検査します (切れ味が鈍くなったら交換してください)。カタログに記載されている耐摩耗性コンポーネントを含むすべての交換部品はメーカーから入手できます。
Q9：太陽光発電杭以外の用途にも使用できますか？
A: はい。の高能率穴あけ性能以下に適しています。
-
送電柱穴（直径300～600mm）
-
通信塔の基礎アンカー穴
-
地質調査と土壌サンプリング
-
果樹園や造園用の植樹穴
-
農場のフェンス支柱の穴
-
擁壁用ミニパイル
Q10: 互換性のある掘削機のブランドは何ですか?
A: 20000N は、8 ～ 24 MPa で 60 ～ 170 L/分の油圧流量を提供する 15 ～ 22 トンの掘削機で動作します。これには、Komatsu PC150‑200、Hitachi ZX160‑210、Sany SY155‑215 などが含まれます。非標準のクイックカプラーにはアダプターブラケットが必要になる場合があります。
