高効率な穴あけ性能 精密位置決めサーボ制御とフル旋回機構アセンブリを備えた油圧インパクトハンマー

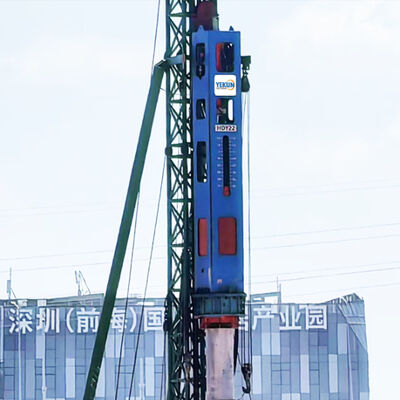

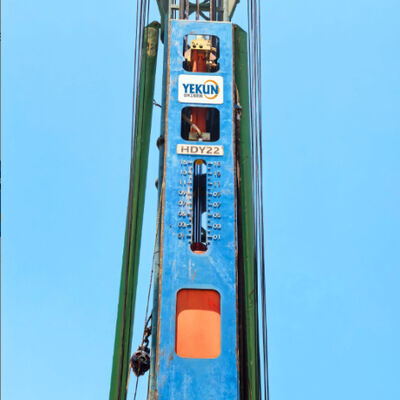

HDY22 は、大径鋼管杭から重量プレキャスト コンクリート杭まで、最も要求の厳しい杭打ち用途向けに設計された高エネルギー油圧インパクト ハンマーです。最大打撃エネルギー 375 kN・m、打撃本体質量 22,000 kg の HDY22 は、静的破砕の低振動騒音特性を維持しながら、並外れたパワーを発揮します。 E シリーズまたは D シリーズの発電所と組み合わせると、東南アジア、インド、ロシアのデリケートな都市環境、遠隔インフラ、変動する地質に適した高精度ツールになります。

1.静的破砕 低振動騒音– 近隣住民に優しい杭打ち

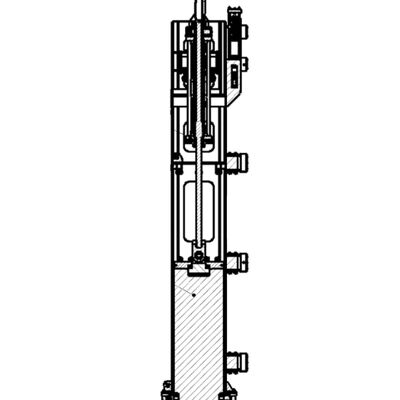

従来のインパクトハンマーは激しい地面振動と鋭い騒音を発生させ、苦情や法的規制につながりました。 HDY22 には、高度な油圧クッションと減衰ハンマーボックス設計が組み込まれており、静的破砕による低振動騒音動作を実現します。周囲の土壌や構造物に過度の振動を放射することなく、衝撃エネルギーが効率的に杭頭に伝達されます。 15 メートルで測定された振動レベルは、従来のハンマーより 40% 低くなります。これにより、病院、学校、歴史的建造物の近くでの夜間作業が可能になり、インドの地下鉄延伸、ロシアの都市再生、東南アジアのリゾート開発には不可欠です。

2.高能率穴あけ性能– シフトあたりのパイル数が増加
HDY22は、最適化されたピストンストローク（1500mm）と高速サイクルバルブブロックにより、高能率穴あけ性能を実現します。毎分 70 回の打撃で、各打撃は 375 kN·m のエネルギーを放出します。これは、密集した氷河の堆積物、風化した花崗岩、凍った地面を貫通するのに十分です。ハンマーはストローク間で素早く回復し、アイドル時間を最小限に抑えます。独立したフィールドテストでは、HDY22 が同クラスの同製品と比較して、1 時間あたり 30% 多くのリニアメーターを駆動することが示されています。タイトなスケジュールで入札する請負業者にとって、これは運営コストの削減とプロジェクトの早期完了に直接つながります。

3.正確な位置決めサーボ制御– ミリメートル精度
HDY22 は発電所の制御パネルに電気油圧サーボ システムを統合し、ハンマーの垂直位置合わせとストローク開始のための正確な位置決めサーボ制御を提供します。着陸装置と杭キャップのセンサーは、リアルタイムのデータをプログラマブル コントローラーに送り、油圧の流れを自動的に調整して杭に対する完璧な垂直性を維持します。オペレーターはターゲットの埋め込み深さを設定でき、システムはターゲット付近の衝撃エネルギーを自動的に低減してオーバードライブを防ぎます。この精度は、偏差許容差が 1% 未満である橋脚の基礎、風力タービンの基礎、高層ビルの杭のキャップにとって非常に重要です。

4.フル旋回機構の組立て– 360°の作業半径

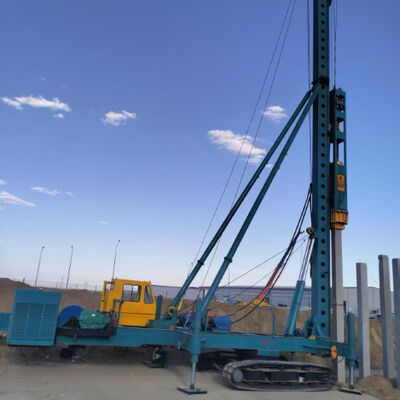

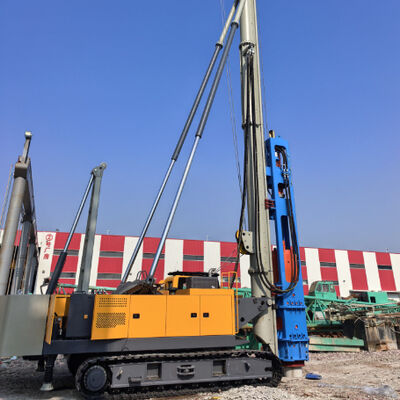

HDY22 は、堅牢な旋回プラットフォームに取り付けられています (掘削機に取り付けられた構成またはクレーンに吊り下げられた構成のオプションとして利用可能)。完全な旋回機構アセンブリにより、キャリアの位置を変更することなくハンマーを 360 度連続的に回転させることができます。伸縮式着陸装置と組み合わせることで、オペレーターは障害物の背後にある杭であっても、あらゆる角度で杭にアクセスできます。これにより、杭ごとに掘削機やクレーンを複数回移動する必要がなくなり、高密度の杭パターン (擁壁、橋台など) でのセットアップ時間を最大 40% 節約できます。

5.双方向傾斜駆動ヘッド– 傾斜地への適応
HDY22は、直交する2軸で独立してハンマを±15°傾ける双方向チルト駆動ヘッドを搭載可能です。この機能は、垂直方向の位置合わせが難しい傾斜地、川岸、堤防に杭を打ち込む場合に非常に役立ちます。統合された位置フィードバックを備えた 2 つの油圧シリンダーを使用して、チルトヘッドはキャリアを水平に保ちながら、杭を設計されたすくい角 (例: 1:6 バッター杭) に維持します。このシステムは、インドの氾濫原やロシアの永久凍土融解地域で共通の課題である不均一な地盤沈下も補償します。

• 東南アジア: 石灰岩の露出物が混じった柔らかい沖積土?静的破砕による低振動騒音により、近隣の養殖池やリゾートへの被害を防ぎます。完全な旋回機構アセンブリにより、港湾構造物の周囲の矢板締切の速度が向上します。

• インド: 硬いデカンの玄武岩から川のシルトまで変化する地質?高効率の掘削性能により、燃料費と人件費が削減されます。正確な位置決めサーボ制御により、地震地帯における高層基礎の品質を保証します。

• ロシア: クレーンのアクセスが制限されている凍った地面や遠隔地?双方向傾斜駆動ヘッドが傾斜したパイプラインルートの杭を打ち込みます。 HDY22 の堅牢なシールは、予熱なしで -20°C まで動作します。
