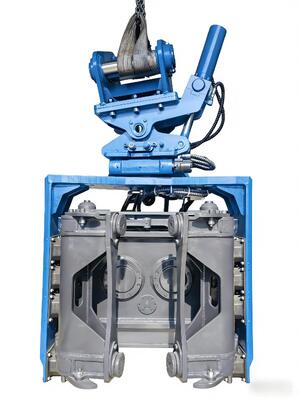

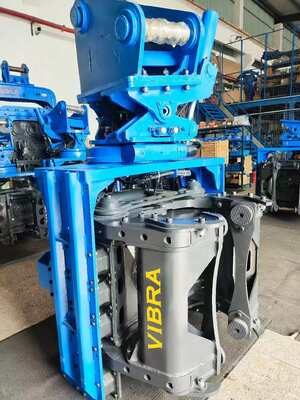

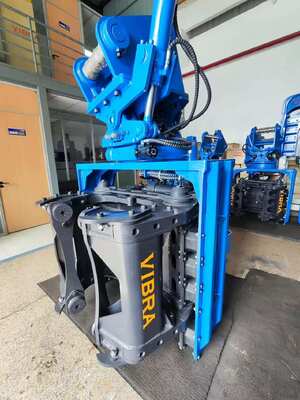

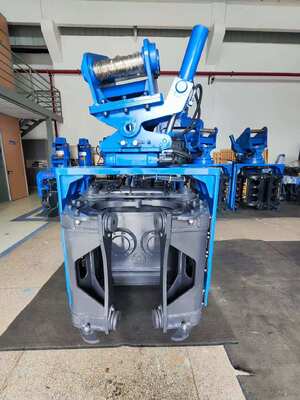

サイドグリップパイルドライバー SV-400 – 油圧バイブロハンマー（油圧ショベル用）
製品概要
サイドグリップパイルドライバー SV-400は、限られた建設現場でのシートパイルの打設・引抜作業を効率化するために設計された高性能油圧バイブロハンマーです。32～40トンの油圧ショベルに装着することで、強力な振動力、柔軟な位置決め、精密なパイルハンドリングを実現します。
従来のトップマウント式パイルハンマーとは異なり、サイドグリップパイルドライバーはパイルを側面からクランプするため、橋梁下、工場建屋内部、既存構造物近傍などの狭隘なスペースでの建設が可能です。この設計により、安全性、効率性、設置精度が向上します。
SV-400モデルは、656kNの遠心力と最大3000rpmの振動周波数を発生させ、要求の厳しいインフラプロジェクトにおいて、迅速かつ安定したパイル打設性能を発揮します。
サイドグリップパイルドライバーの主な特徴
1 強力な油圧振動システム
SV-400サイドグリップパイルドライバーは、最大656kNの遠心力を発生させ、鋼矢板、鋼管杭、コンクリート杭に対して強力な貫入能力を提供します。
2 柔軟な360°回転と±30°チルト
先進的な油圧システムにより、360°回転と±30°チルトが可能で、オペレーターは油圧ショベルを再配置することなく、パイルを正確に位置決めできます。
3 安定性を高める高クランプ力
本機は以下のクランプ力を提供します:
- サイドクランプ力: 465 kN
- ボトムクランプ力: 520 kN
これにより、打設作業中のパイルの安全かつ安定した把持が保証されます。
4 狭隘な建設スペース向け設計
サイドグリップパイルドライバーは、従来のパイルドライバーが作業できないような狭隘な環境でも使用できます。例えば:
- 都市部建設現場
- 橋梁基礎
- トンネル
- 港湾プロジェクト
5 油圧ショベル搭載による効率性
油圧ショベルの油圧システムから直接動力を得るため、別途パイル打ち機が不要となり、設備コストの削減と機動性の向上を実現します。
技術仕様
| モデル | SV-400 サイドグリップパイルドライバー |
|---|---|
| タイプ | 油圧バイブロパイルドライバー |
| 遠心力 | 656 kN |
| 周波数 | 2300-3000 rpm |
| サイドクランプ力 | 465 kN |
| ボトムクランプ力 | 520 kN |
| 回転/チルト | 360° / ±30° |
| 作動圧力 | 32 MPa |
| 油圧流量 | 280-360 L/min |
| 重量 | 3870 kg |
| 適合油圧ショベル | 32-40トン |
用途
サイドグリップパイルドライバーは、以下のようなインフラおよび基礎工事プロジェクトで広く使用されています:
橋梁建設
橋梁基礎用の鋼矢板の効率的な設置。
建築基礎
高層ビルや深礎工事に適しています。
港湾・漁港工事
岸壁構造物や擁壁用の杭打ち。
都市部建設
スペースや高さ制限のある建設現場に最適。
当社のサイドグリップパイルドライバーを選ぶ理由
- 15年以上のパイル打設機製造経験
- 高効率油圧振動技術
- OEMおよびカスタマイズソリューションを提供
- 東南アジア、中東、南米へのグローバル輸出実績
- 信頼性の高いアフターサービスとスペアパーツサポート
よくある質問
サイドグリップパイルドライバーとは何ですか？
サイドグリップパイルドライバーは、油圧ショベルに搭載される油圧バイブロハンマーで、パイルを側面からクランプして地面に打ち込むため、狭隘な建設現場に適しています。
どのような種類のパイルを設置できますか？
サイドグリップパイルドライバーは、以下のパイルを打ち込むことができます:
- 鋼矢板
- 鋼管杭
- H形鋼
- コンクリート杭
SV-400にはどのサイズの油圧ショベルが適していますか？
SV-400サイドグリップパイルドライバーは、32～40トンの油圧ショベル用に設計されています。
パイルドライバーは狭い場所でも作業できますか？
はい。サイドクランプ設計により、橋梁下や産業施設内などの低空頭や狭い建設エリアでの作業が可能です。
