重量物運搬の再定義: SV-400 サイド グリップ パイル ドライバー – 力 656 kN、ボトム クランプ 490 kN、32 ～ 40 t 掘削機に適合

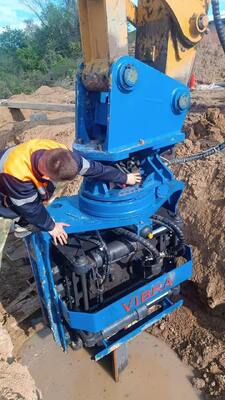

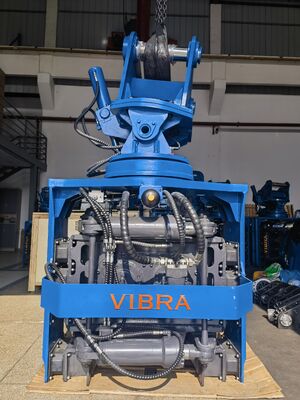

SV-400 サイドグリップ杭打ち機は、標準的な32～40トンの油圧ショベルを大容量の杭打ち機に変換するために設計されたヘビーデューティ油圧バイブロハンマーアタッチメントです。大規模なインフラ、産業、都市開発プロジェクトに取り組む請負業者向けに設計されたSV-400は、印象的な656kNの遠心力と強力な520kNのボトムクランプを提供します。クレーンや補助機器なしで、クランプ、位置決め、打設、引き抜きといった杭打ちの全サイクルを処理します。深礎基礎、橋台、港湾拡張、高層ビル建設現場など、どのような現場でも、SV-400は狭い場所で必要なパワーと信頼性を提供します。

• サイドクランプ (465 kN): 杭の位置決めと引き抜き中に確実な把持を提供します。

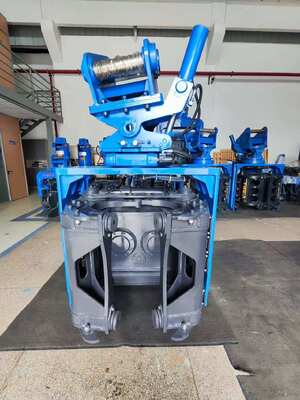

• ボトムクランプ (520 kN): 打設中の優れたクランプ力を提供し、最も過酷な条件下でも滑りを防ぎます。

• フルサイクル効率: オペレーターは、キャブからクランプ、打設、引き抜きの間をシームレスに移行できます。補助機器やクレーンは不要です。

• 360° 無限回転: 油圧ショベルを再配置することなく、あらゆる角度から杭を整列させます。

• ±30° 双方向サイドチルト: 不整地や橋梁、送電線などの頭上障害物の下でも、正確な垂直位置合わせを実現します。

• 2,300 ～ 3,000 rpm 周波数範囲: 様々な地盤条件に適応します。

• 交換可能な標準クランプシートインターフェース: さまざまな種類の杭に素早く対応します。

  • 鋼矢板 (ラーセン、ストレートウェブ、U型)

  • H形鋼 (ワイドフランジ、HPセクション)

  • 円形鋼管杭およびコンクリート杭

• 最小限のダウンタイム: 工具不要またはクイックリリース設計により、杭の種類変更間のプロジェクトをスムーズに進めます。

• 32 MPaで動作し、32～40t油圧ショベルの油圧に適合します。

• 280～360 L/minの流量が必要で、このクラスのほとんどの大型油圧ショベルと互換性があります。

• 3,000 rpmの最大周波数により、適切な土壌でのサイクルタイムを短縮できます。

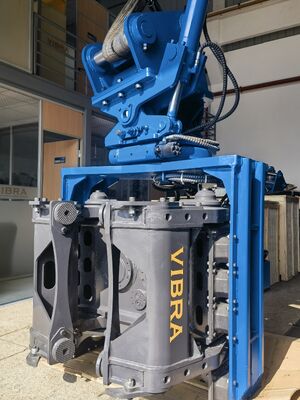

• 強化ボックススタイルのハウジング: 過酷な作業や深杭打設中のねじり応力に耐えます。

• 硬化鋼クランプジョー: 研磨性の高い土壌や岩盤条件下でも長寿命です。

• 簡単なメンテナンス: 中央グリスポイントと容易にアクセスできる摩耗部品により、ダウンタイムを削減し、メンテナンスを簡素化します。

A: SV-400は、主要ブランド (Cat, Komatsu, Hitachi, Kobelco, Hyundai, Doosan, JCB, Sanyなど) の32～40トンの油圧ショベル用に設計されています。お客様の機械のアームピン寸法に正確に一致するカスタム取り付けブラケットを提供します。

A: はい。SV-400は、同じアタッチメントを使用して、クランプ、位置決め、打設、引き抜きといったフルサイクル杭打ちを実行します。デュアルクランプシステムは、長尺または深く埋め込まれた杭でも、引き抜き力に対して十分以上のグリップを提供します。

A: SV-400は以下に対応します。

• 鋼矢板: 最大18mの長さ (土壌条件と杭断面による)

• H形鋼: 最大600mmの断面高さ (HP14, HP16, ワイドフランジ)

• 鋼管杭: 最大1,000mmの直径

• コンクリート杭: 最大400mm角または円形 (適切なクランプアダプターを使用)
  お客様の特定の杭寸法についてお問い合わせいただければ、互換性を確認します。

A: いいえ。SV-400は油圧ショベルの油圧システムによって直接駆動されます。お客様の機械が32 MPaで280～360 L/minを供給できることを確認することをお勧めします。出荷前に油圧流量および圧力テストを手配できます。

A: 取り付けは基本的な工具で約2～3時間かかります。

1. 油圧ショベルアームからバケットとリンクを取り外します。

2. 付属のピンを使用して、SV-400ブラケットを油圧ショベルアームに取り付けます。

3. 油圧ホースを油圧ショベルの補助回路 (ブレーカーまたはハンマーライン) に接続します。

4. 制御システムを油圧ショベルのキャブに接続します。

5. 回転、チルト、クランプ機能をテストします。
   詳細な取り付けマニュアルとオンサイトサポートが利用可能です。

A: 標準保証は出荷日から12ヶ月で、材料および製造上の欠陥をカバーします。

インドの巨大なインフラ投資、東南アジアの活況を呈する建設セクター、ロシアの大規模な産業およびエネルギープロジェクトのような市場では、請負業者は共通の課題に直面しています。それは、限られた予算と厳しいスケジュールの中で、狭い場所で高品質な結果を出すことです。SV-400 サイドグリップ杭打ち機は、コンパクトな機敏性とヘビーデューティなパワーのギャップを埋めます。

• インドの請負業者向け: 都市鉄道プロジェクト、高層ビル、橋梁の深礎基礎を、精度と効率をもって処理します。

• 東南アジアのプロジェクト向け: 時間とお金を節約する強力な一人操作の杭打ちにより、軟弱地盤や狭い都市部での作業を克服します。

• ロシアの産業現場向け: 大型クレーンや複数の機械に頼ることなく、遠隔地や過酷な条件下で重い杭を打ちます。

SV-400は、必要なパワーを、利用可能なスペースで、管理可能なコストで提供します。

656 kNの力、3,000 rpmの周波数、堅牢なデュアルクランプシステムを備えたSV-400は、油圧ショベル搭載型杭打ち機で可能なことを再定義します。パフォーマンス、信頼性、効率を妥協しない請負業者にとって、究極の選択肢です。

見積もり、技術コンサルティング、またはお近くの互換性のある油圧ショベルでのデモンストレーションの手配については、今すぐお問い合わせください。VIBRAがお客様の次のプロジェクトをサポートします。
