スタイルの運転手 4つのエキセントリックデザインと自己潤滑ベアリング 維持費が低く長寿

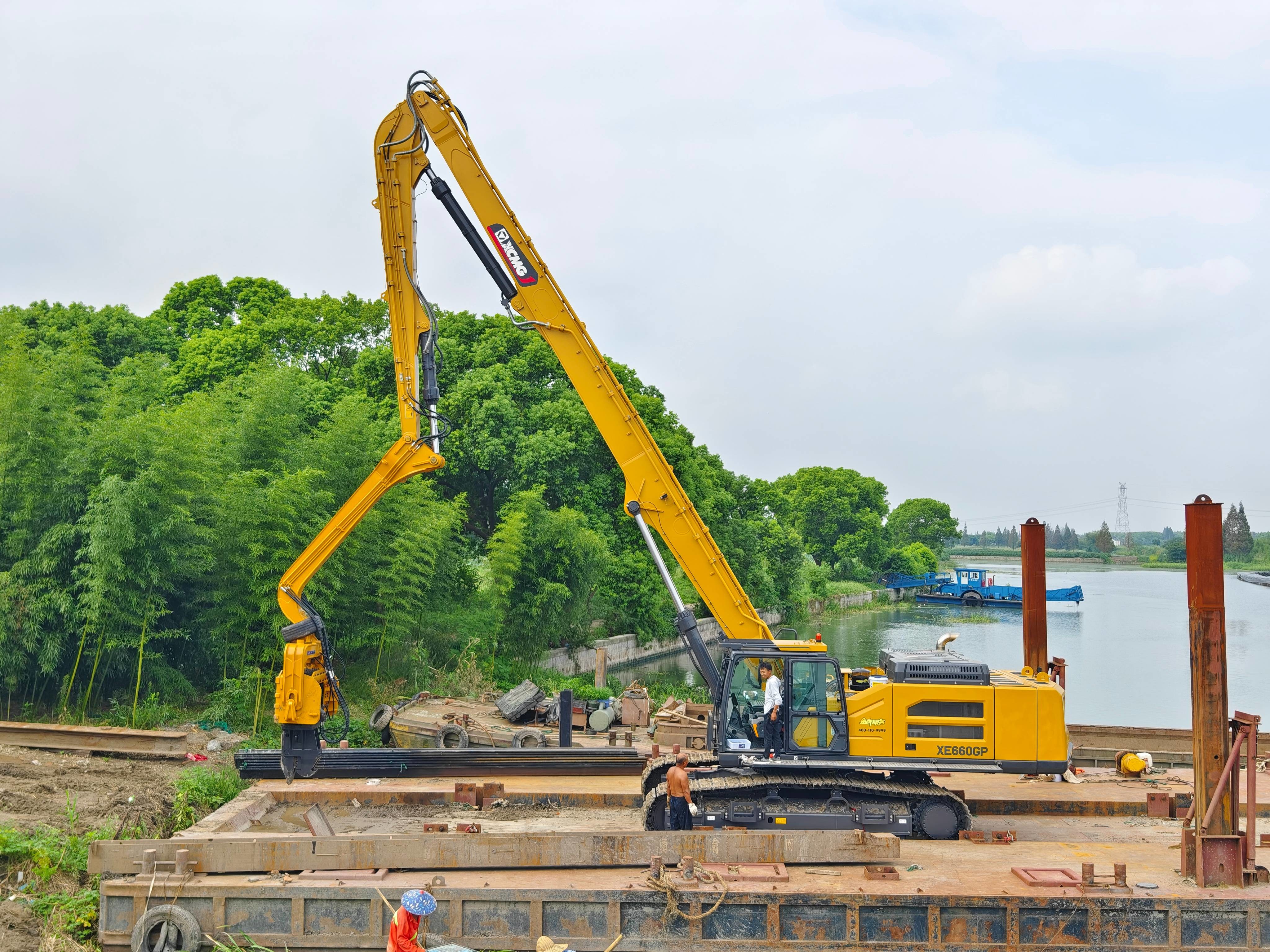

FV600 は、長さ 21 メートルまでの大型鋼矢板、鋼ケーシング、PC ハイブリッド杭を処理できるように特別に設計された高性能 4 偏心杭打機です。 50 ～ 65 トンの掘削機に適合するように設計されたこの振動ハンマーは、低い運用コストを維持しながら優れた駆動力を提供します。東南アジアの港湾施設、インドの橋台、ロシアの産業基盤のいずれを建設している場合でも、FV600 は困難な杭プロジェクトに必要なパワー、信頼性、効率性を提供します。

FV600 は 4 つの偏心パイルドライバー設計を採用しており、滑らかでバランスの取れた振動力を生成します。横方向の振動を生み出す 2 偏心システムとは異なり、4 偏心機構によりエネルギーが杭に垂直方向に向けられるため、貫通速度が最大化され、オペレータの疲労が軽減されます。 10.2kg・mの偏心モーメントと759kNの遠心力を備えたこのハンマーは、最小限の抵抗で高密度の砂、粘土、砂利層に杭を打ち込みます。また、バランスのとれた設計により、掘削機のブームピンとブッシュの摩耗が軽減され、運搬機械の寿命が延びます。

FV600 の最も価値のある機能の 1 つは、自己潤滑ベアリングの低メンテナンス システムです。偏心ベアリングは密閉ハウジング内に密閉されており、内部オイルバス システムによって継続的に潤滑されています。これにより、毎日のグリスアップの必要がなくなり、ベアリングの摩耗が大幅に軽減されます。従来の振動ハンマーでは、ベアリングの破損が故障の一般的な原因です。 FV600 の自己潤滑設計により、ベアリングの寿命が数千時間延長されます。シベリアの遠隔地やインドの田舎の現場にいる請負業者にとって、これはサービスの中断が減り、スペアパーツの在庫が減り、収益を生み出す作業の稼働時間が増えることを意味します。

FV600 には、2 つの油圧ポンプからの出力を組み合わせて毎分最大 700 リットルの流量を供給するデュアル ポンプ流量合流システムが装備されています。圧力損失を最小限に抑えるために、主要な油圧ラインは 1.5 インチ (11/2 インチ) に拡大されています。この高流量機能により、ハンマーは重負荷下でも一貫した振動周波数を維持できます。 FV600 は、高流量補助回路を備えた 50 ～ 65 トンの掘削機と組み合わせることで、失速することなく迅速な杭貫通を実現します。このシステムには、開始および停止サイクル中のサージ圧力を低減することでコンポーネントの寿命を延ばす大流量結合バルブも含まれています。

振動周波数 2700 rpm (1 分あたりのビート) の FV600 は、杭の周囲の土壌を迅速に液化する高周波振動出力を提供し、摩擦を軽減し、重力補助運転を可能にします。高周波は、東南アジアのデルタ地帯やロシアの沖積平野によく見られる、砂や砂利などの粒状土壌で特に効果的です。低周波ハンマー (1500 ～ 1800 rpm) と比較して、FV600 の 2700 rpm 出力は、標準矢板の打ち込み時間を最大 30% 短縮します。オペレーターは、よりスムーズな操作と掘削機への機械的衝撃の軽減の恩恵を受けます。

FV600 は、低メンテナンスコストの設計理念に基づいてゼロから構築されています。すべてのコンポーネントは耐久性と保守性を考慮して選択されています。

• 超強力な鋳鋼クランプ ジョーは直径 160 ～ 180 mm のシリンダーを受け入れ、最大 650 kN のクランプ力を発揮し、杭が決して滑らないようにします。
• 大型の接続シャフトを備えた強化された構造コンポーネントが力を均等に分散し、弱点を排除します。
• ハイエンドのギアコンポーネントとオリジナルの輸入パーカーモーターとFAGベアリングは、数分の1の交換コストでヨーロッパのプレミアムブランドに匹敵する信頼性を提供します。
• シンプルなボルトオンの摩耗部品により、現場での修理には専門の技術者ではなく、基本的な工具のみが必要になります。

メンテナンス予算が厳しい新興市場の車両所有者にとって、この設計は打ち込まれた杭の 1 メートルあたりの運用コストの削減に直接つながります。
