高周波振動出力パイルドライバ 32~40tの掘削機のための二重ポンプ流量融合システムと迅速ツール交換システム

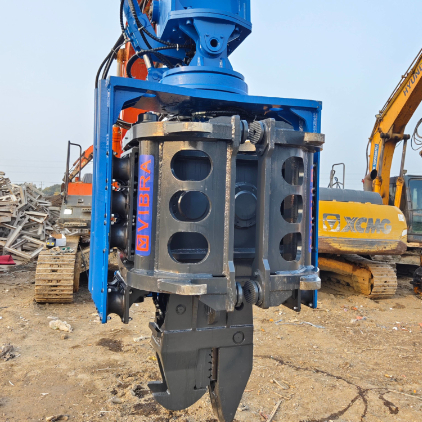

SV400 サイド グリップ パイル ドライバーは、32 ～ 40 トンの標準掘削機用に設計された油圧振動ハンマー アタッチメントです。高周波振動出力、高度な油圧管理、迅速な工具交換システムを組み合わせて、東南アジア、インド、ロシアの橋梁基礎、工場改修、太陽光発電基礎、都市インフラプロジェクトで優れた生産性を実現します。かさばるリードタイプの杭打ちリグとは異なり、SV400 は 360° の完全な回転と ±30° の双方向傾斜を維持しながら、非常に低いヘッドルーム条件で動作します。

1.高周波振動出力
SV400 は、2300 ～ 5000 rpm で調整可能な高周波振動出力を提供します。上部範囲では、急速な周期的荷重により、メコンデルタ、インド北部、ロシア西部で一般的な粒状土壌、砂、軽粘土の皮膚摩擦が効果的に軽減されます。周波数が高くなると、横方向の地面の振動も最小限に抑えられるため、既存の構造物に隣接して杭打ちする場合の安全性も高まります。最大遠心力 656 kN の SV400 は、標準的な低周波ハンマーよりも速く鋼矢板、H 形鋼、管杭を駆動し、引き抜きます。

2.デュアルポンプ流合流システム
振動ヘッドを枯渇させることなく高周波動作を維持するために、SV400 にはデュアル ポンプ フロー マージ システムが装備されています。 280 ～ 360 L/min の油圧流量が必要ですが、これは通常、32 ～ 40 トンのキャリアにメイン ポンプとセカンダリ ポンプを組み合わせることで達成されます。合流バルブは流量と圧力のバランスを自動的に調整し、掘削機のエンジンが可変 RPM で動作する場合でも安定した偏心回転を保証します。これにより、一貫した駆動力、予測可能なサイクルタイム、およびパイルごとの燃料消費量の削減が実現します。

3.一体型コントロールバルブアセンブリ
統合された制御弁アセンブリは、すべての方向弁、比例弁、リリーフ弁を単一のコンパクトなマニホールドに統合します。この設計により、数十のホース接続と潜在的な漏れ箇所が排除されます。オペレーターはキャブから、サイドクランプ力 (465 kN)、ボトムクランプ力 (520 kN)、回転速度、およびチルト角度を正確に調整できます。メンテナンスが大幅に簡素化されます。診断ポートを備えた 1 つのバルブ ブロックにより、技術者は 30 分以内に圧力を確認したり、故障したカートリッジを交換したりできます。これは、シベリア、インドの田舎、またはインドネシア諸島の遠隔作業現場にとっては非常に大きな利点です。

4.低騒音で環境に優しい運転
SV400 は、そのパワーにもかかわらず、低ノイズで環境に優しい動作を実現するように設計されています。バランスのとれた偏心シャフト、振動減衰取り付けブラケット、および統合された制御バルブのソフトスタート機能の組み合わせにより、通常の走行中の外部騒音は 7 メートルで 85 dB(A) 未満に抑えられます。これは、デリー、ホーチミン市、モスクワなどの人口密集地域における日中の建設制限を満たします。騒音が低減されると、近隣地域からの苦情も減り、請負業者がグリーンビルディング認証に準拠するのにも役立ちます。

5.クイックツールチェンジシステム
SV400 は、溶接や複雑な分解を行わずにさまざまなジョーセットを受け入れる交換可能な標準クランプシートインターフェイスであるクイックツールチェンジシステムを備えています。鋼矢板からH形鋼杭や丸管杭への切り替えは10分以内で完了します。サイド クランプとボトム クランプが連携してあらゆる杭プロファイルをしっかりと保持するため、別個のクレーンや吊り上げスリングが必要なくなります。この多用途性は、H 形鋼と管状杭を組み合わせた基礎グリッドなど、同じ現場で混合杭タイプを扱う請負業者にとって非常に貴重です。

• インド: 高周波振動出力は、ガンジス平原の沖積土壌および黒色綿土壌で優れています。低騒音で環境に優しい運用により、ムンバイやバンガロールなどの都市における自治体の工事時間制限を満たすことができます。

• 東南アジア: 高湿度および雨 - 統合された制御バルブアセンブリは IP65 密閉されています。デュアルポンプの流れ合流システムは、熱帯の暑さで掘削機のエンジンが低下した場合でも性能を維持します。

• ロシア: -25°C までの冬期プロジェクト向けに、低温作動油と加熱されたバルブ ハウジングを供給します。クイックツールチェンジシステムにより、オペレータは厚い手袋を外したり特別なツールを使用したりすることなく、パイルタイプを切り替えることができます。
