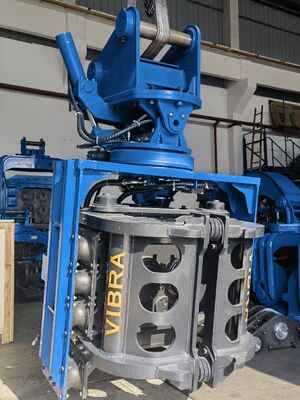

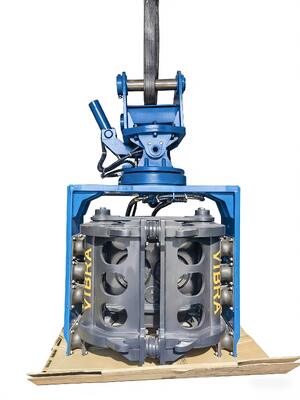

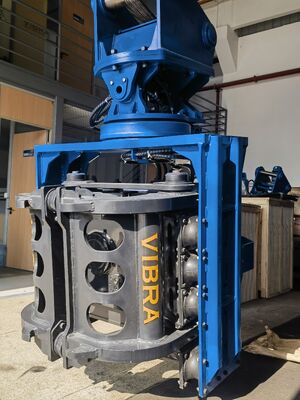

SV300 サイド グリップ パイル ドライバーは、標準的な 25 ～ 32 トンの掘削機を汎用性の高い杭打ち機に変えるように設計された特殊な油圧振動アタッチメントです。 SV300 は、工場の拡張工事、橋梁の基礎工事、鉄道改修、トンネルの延長工事、都市インフラプロジェクトなど、ヘッドルームが低く狭いスペースの建設環境向けに特別に設計されており、従来の杭打ち設備では動作できない優れたパフォーマンスを提供します。

中国の大手輸出業者サイドグリップパイルドライバーとして、SV300 は油圧振動ハンマー技術の最新の進歩を表しています。高い垂直方向のクリアランスと専用のリーダーを必要とする従来の杭打機とは異なり、このユニットはボトムクランプと組み合わせた独自のサイドクランプ機構を備えており、補助装置なしでシームレスな杭の取り扱い、位置決め、打ち込み、および引き抜きが可能です。 1 台の機械でクランプ、位置決め、駆動、引き抜きといった杭打ちサイクル全体を完了できるため、クレーンや追加の機械は必要ありません。

SV300 には、サプライヤー中国による双方向チルト駆動ヘッドが装備されており、2 つの独立した方向に ±30° のチルト機能を提供します。この機能は、傾斜地や堤防で作業する場合、または杭を傾斜した設計に従う必要がある場合に非常に役立ちます。オペレーターは、掘削機が平坦でない地形に駐車している場合でも、油圧で傾斜角を素早く調整して杭を正確に垂直に打ち込んだり、擁壁や斜面安定化プロジェクトの設計された打設角度に従うことができます。双方向傾斜駆動ヘッドは、厳しい条件下でも一貫したパフォーマンスを維持するため、東南アジア、インド、ロシアのさまざまな地質環境で作業する請負業者にとって不可欠な機能となっています。

SV300 は、精密油圧ロータリー ユニオンを介して完全な 360 度の連続回転を提供し、ホースのねじれや位置制限なしで無制限の旋回を可能にします。 180 度または 270 度の回転に制限されているハンマーとは異なり、この完全な 360 度連続回転機能により、オペレーターは掘削機の位置を変更することなく、ハンマーと杭を任意の方向に向けることができます。この機能により、混雑した現場での位置変更時間が大幅に短縮され、配置精度が向上し、既存の基礎の間の届きにくい位置へのアクセスが可能になります。正確な位置合わせが必要な太陽光発電所、基礎グリッド、または都市インフラの場合、この回転機能により、すべての杭が設計仕様どおりに正確に打ち込まれます。

SV300 はエクスポーターのクイックツール交換システムを備えており、オペレーターは基本的な手動工具のみを使用して、U 型矢板、Z 型矢板、H 形鋼、円形管杭などのさまざまな杭プロファイルに合わせてクランプ ジョーを 10 分以内に交換できます。この Exporters のクイック工具交換システムにより、工具交換時のクレーンの補助が不要になり、ダウンタイムが大幅に削減され、プロジェクトの進行が維持されます。 1 台の SV300 で複数の種類の杭を同日に処理できるため、設備コストが削減され、フリートの稼働率が最大化されます。このシステムは、プロセスを安全かつ工具不要にするバネ式ウェッジとクイックリリース ピンを使用しています。

中国エンジニアリングによる限られたスペースでのコンパクトな構造により、SV300 の寸法はわずか 1343mm (L) × 1230mm (W) × 2923mm (H)、重量は 3150 kg (コネクタとクランプを含む) です。このコンパクトな構造の限られたスペースでの中国の設計により、アタッチメントは標準的な工業用出入り口に適合し、わずか 3.2 メートル離れた柱の間で操作できます。クランプを含む全高が 2923 mm であるため、橋の下、倉庫内、送電線の下、従来の杭打ち機が収まらないトンネルなど、3.3 ～ 3.8 メートルという低い垂直隙間での杭打ちが可能になります。高価な現場の改造や特別な輸送許可は必要ありません。25 ～ 32 トンの掘削機を最も狭い現場に運転するだけです。

SV300 は、2300 ～ 3000 rpm の周波数範囲で 558 kN の遠心力を発揮し、周囲の土壌を急速に液化させて摩擦を軽減し、並外れた速度で杭を打ち込みます。サイド クランプは 385 kN のクランプ力を提供し、ボトム クランプは 490 kN のクランプ力を提供し、振動抽出中でも滑りがゼロであることを保証します。 220 ～ 280 L/min の流量要件で 32 MPa で動作する SV300 は、掘削機の補助油圧回路に直接接続されており、外部パワーパックは必要ありません。

東南アジア: インフラプロジェクト (港湾、堤防、住宅開発) で一般的に見られる軟弱な土壌と混合地盤の条件に対応します。コンパクトなデザインは、シンガポール、クアラルンプール、バンコクの密集した都市環境に最適です。

インド: スペースが貴重な混雑した都市中心部や工業地帯で優れています。既存の構造物の下で作業できるため、ムンバイ、デリー、コルカタにわたる橋の拡幅、地下鉄の建設、建物の改修に最適です。

ロシア: 堅牢な油圧システムは、適切な作動油を使用すれば -20°C まで性能を維持します。シベリアでの基礎工事、凍った川を渡る橋の建設、立ち入りが制限されている産業施設の拡張に最適です。

Q: SV300 はどのような種類の杭を打ち込めますか?
A: SV300は、交換可能なクランプインターフェースにより、鋼矢板（U型およびZ型）、H形鋼（フランジ350mmまで）、円形管杭（直径800mmまで）に対応します。

Q: 双方向傾斜駆動ヘッドは平らでない地面でどのように役立ちますか?
A: 双方向傾斜駆動ヘッドは 2 つの独立した方向に ±30° 傾斜するため、掘削機が斜面や平坦でない地形に駐車している場合でも、オペレータは杭を垂直に打ち込むことができます。

Q: 360 度の連続回転が重要なのはなぜですか?
A: 完全な 360 度の連続回転により、ホースをねじることなく無制限に旋回でき、掘削機の位置を変更することなく任意の角度で杭を配置できます。これは混雑した現場では重要です。

Q: クイックツールチェンジシステムはどれくらい速いですか?
A: クイックツール交換システムにより、基本的なハンドツールを使用して 10 分以内にクランプジョーを交換できます。クレーンや特別な機器は必要ありません。

Q: 必要な最小ヘッドルームはどれくらいですか?
A: コンパクトな構造の限られた空間設計と 2923 mm の全高により、SV300 は 3.3 ～ 3.8 メートルの低い垂直空間でも動作できます。

Q: SV300 はロシア市場に適していますか?
A: はい。 SV300 は、適切な作動油を使用することで -20°C まで性能を維持し、困難な条件下での橋梁建設、産業施設の拡張、基礎工事に最適です。
