コンパクト構造の限られたスペースのパイルドライバー – デュアルポンプ流量合流システムと低ヘッドルーム能力

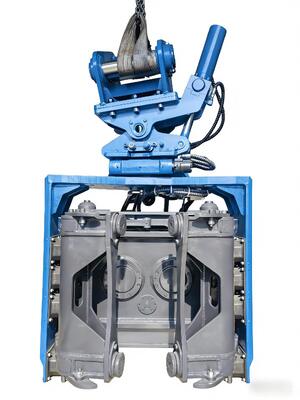

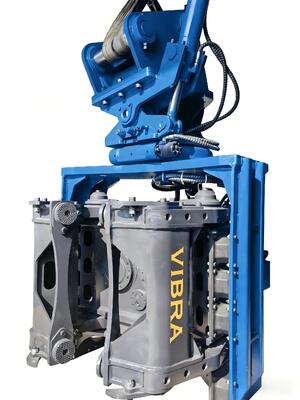

SV400は、サイドグリップパイルドライバー 中国製、隙間が少なくアクセスが狭い建設現場向けの完全な密閉空間適応ソリューションとして専用に設計されています。工場の改修、橋の基礎工事、または都市の排水プロジェクトに取り組んでいる場合でも、SV400 は最小限の変更で 32 ～ 40 トンの掘削機に直接取り付けることができます。コンパクトな構造の限られた空間設計により、高価な追加機器を使用せずに、既存の機械を高性能の杭打ち装置に変換できます。

1. 低ヘッドルーム動作能力
SV400 はサイドクランプとボトムクランプの両方を統合しています。このユニークな低ヘッドルーム動作能力わずか 3.8 メートルの垂直クリアランスでの杭打ちと抜き取りが可能です。低い橋の下、倉庫の中二階内、地下階など、従来の杭打ち設備では立ち入ることができない場所でも、自信を持って作業できます。

2. 限られたスペースでもコンパクトな構造
寸法はわずか 1400mm (L) × 1315mm (W) × 3056mm (H) です。コンパクトな構造の限られたスペースエンジニアリングにより、SV400 は標準的な工業用出入り口や 3.5 メートルの柱間隔を通過することができます。高価な敷地拡張や特別な輸送許可は必要ありません。掘削機を運転して作業を開始するだけです。

3. デュアルポンプ流合流システム
32 ～ 40 トンの掘削機の多くは、補助油圧流量が必要な 280 L/min を下回っています。のデュアルポンプ流量合流システム2 つの別々のポンプ出力を 1 つの大流量回路 (最大 360 L/min) に結合します。これにより、機械の個々のポンプ流量が控えめな場合でも、SV400 は最大限の遠心力 (772 kN) を確実に発揮できます。これは、インドやロシアで一般的に見られる古いフリートにとって重要な利点です。

4. 密閉空間適応ソリューション
専用として密閉空間適応ソリューションSV400 を使用すると、背の高いクレーン、高さの低い特殊なリーダー、または補助吊り上げ装置が不要になります。サイド クランプとボトム クランプは連携して、ヘッドルームが 4 メートル未満に制限されているエリアで杭をつかんで打ち込みます。そのため、屋内の杭打ち、橋の修理、地下駐車場の拡張、およびパネルの隙間が狭い太陽光発電 (PV) ソーラーファームの設置に理想的な選択肢となります。

5. 強力な振動性能
6.6 kgm の偏心モーメント、最大 772 kN の遠心力、および 2300 ～ 5000 rpm の調整可能な周波数範囲を備えた SV400 は、柔らかい粘土、砂質ローム、緻密な砂利、さらには風化した硬い岩にも適応します。

東南アジア（混雑した都市、高湿度、低い橋）

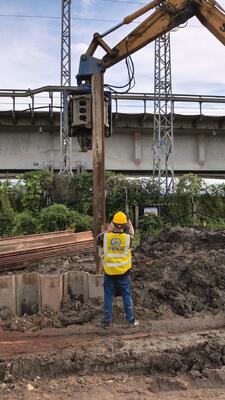

• 低頭上作業能力により、MRT/LRT の高架下、地下駐車場内、低空高架下での杭打ちが可能です。

• SV400 は、限られた空間に適応するソリューションとして、狭い道路での通行止めやクレーンバージを排除します。

• 耐食性のシールとホースは、熱帯の湿気と塩気 (沿岸プロジェクト) に対応します。

• コンパクトな構造の限られたスペースにより、バンコク、ジャカルタ、マニラなどの都市の狭い路地へのアクセスが可能になります。

インド (掘削機の混合車両、コスト重視、多様な土壌条件)

• デュアルポンプ流量合流システムにより、SV400 は古いまたは低流量の掘削機 (JCB、L&T、Sany) と互換性があり、新しい機械を購入したくないフリート所有者にとって大きな利点となります。

• コンパクトな構造の限られたスペースにより、敷地準備のコストが削減されます。アクセス道路を広げたり、隣接する構造物を撤去したりする必要がありません。

• 低メンテナンス設計 (可動部品が少なく、密閉ベアリング) により、運用コストが削減されます。これは、価格に敏感な市場にとって重要です。

• 1 台の機械でクランプ、位置決め、駆動、取り出しを行うため、クレーンをレンタルする必要はありません。

ロシア (極寒、長距離、遠隔地)

• このサイドグリップパイルドライバーは中国製で、適切な作動油を使用すれば-30℃まで確実に動作します。

• デュアルポンプ流量合流システムにより、冷間始動時に作動油が濃厚な場合でも安定したパワーが確保されます。

• 密閉空間適応ソリューションにより、大規模な支援機器の必要性が減り、ヤクート、シベリア、北極海岸などの遠隔地への輸送コストが削減されます。

• コンパクトな寸法により、複数のユニットを 1 つのコンテナで出荷できるため、物流コストが削減されます。

• U形鋼矢板およびZ形鋼矢板（いずれも標準形形）

• H ビーム (フランジ幅最大 400 mm)

• 円管杭（直径800mmまで）

交換可能なクランプジョーが利用可能で、特別な工具を使わずに 10 分以内に交換できます。

Q1: SV400 の正確な最小ヘッドルームはどれくらいですか?
A: ボトムクランプを使用した低ヘッドルーム操作機能により、3.8 メートル（地面から頭上の障害物まで）の垂直クリアランスで杭を打ち込み、引き抜くことができます。

Q2: 私の掘削機の補助流量は合計 230 L/min しかありません。 SV400でも走れますか？
A: はい – デュアルポンプ流量合流システムは 2 つのポンプ回路 (例: 115 L/min + 115 L/min) を組み合わせて 230 L/min に達します。最適な 772 kN の力を得るには、280 ～ 360 L/min を推奨しますが、ハンマーは流量が低くても出力を下げても機能します。

Q3: これが単なる小さな杭打ち機ではなく、「限られた空間への適応ソリューション」である理由は何ですか?
A: 3 つのこと: (1) コンパクトな構造の限られたスペース - 全体の寸法が小さい。 (2) 低いヘッドルームでの作業能力 - 下部クランプにより、低い天井での作業が可能になります。 (3) デュアルクランプシステムにより、杭を取り扱うための別のクレーンが不要になります。これらの機能を組み合わせることで、SV400 は狭い現場向けの完全なソリューションになります。

Q4: SV400 には専用のパワーパックが必要ですか?
A: いいえ。掘削機の既存の補助油圧装置を使用します。デュアルポンプ流量合流システム (装備されている場合) はアタッチメントに統合されているため、外部電源ユニットは必要ありません。

Q5: SV400をショベルに取り付けるのにどれくらい時間がかかりますか?
A: 最初のインストールには 2 時間未満かかります。標準化された取り付けブラケットは、ピンやホースを少し調整するだけで、ほとんどの 32 ～ 40 トンの掘削機に適合します。最初の取り付け後、バケットとパイルドライバーの切り替えには約 30 分かかります。

Q6: スペアパーツは東南アジア、インド、またはロシアでも入手できますか?
A: はい。当社は、シンガポール（東南アジア向け）、ムンバイ（インド向け）、モスクワ（ロシア向け）に摩耗部品（クランプジョー、シール、ホース、ベアリング）を在庫しています。通常の納期は 3 ～ 5 営業日です。

信頼性が高く、コスト効率が高く、省スペースの杭打ちソリューションを求める東南アジア、インド、ロシアの請負業者にとって、中国製 SV400 サイド グリップ パイル ドライバーは、最も厳しいクリアランスの狭い環境でも優れた生産性を実現します。低ヘッドルーム操作能力、コンパクト構造の限られた空間、デュアルポンプ流合流システム、および限られた空間適応ソリューションの独自の組み合わせにより、インフラの更新、橋の修復、工場の拡張、および都市公共事業プロジェクトに理想的な選択肢となります。

掘削機モデルとの互換性チェックと、典型的な土壌条件に基づいたカスタマイズされた見積もりについては、今すぐお問い合わせください。
