FV-500 4つのエキセントリックパイルドライバー ◎高流量融合バルブユニット 中国&カスタム 低保守コスト設計 48 〜 52 トンの掘削機

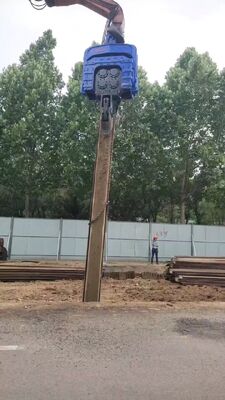

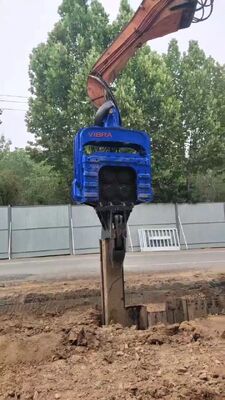

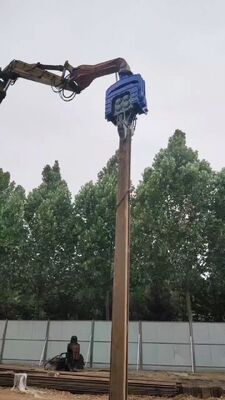

FV-500 4 偏心パイルドライバーは、大規模基礎建設技術における画期的な製品であり、特に次の用途に向けて設計されています。48～52トンの掘削機東南アジア、インド、ロシアにわたる要求の厳しい杭打ちプロジェクトに対応します。より大型の鋼矢板、鋼製ケーシング、および PC ハイブリッド杭の需要が世界のインフラ市場全体で拡大し続ける中、従来の杭打機では出力、安定性、効率が不十分なことがよくあります。 FV-500 はこれらの課題に正面から取り組むように設計されており、杭を打ち込み、18メートル深い基礎、港湾建設、橋梁工学、重工業開発に適した長さです。

大手メーカーの主力製品として高周波振動出力メーカー中国、FV-500 は高度な振動技術と頑丈な構造を組み合わせており、東南アジアの浸水した軟弱な土壌や熱帯の粘土からインドの多様な地形やロシアの凍った永久凍土に至るまで、最も困難な地盤条件に耐えることができます。

の4つの偏心機構システムサプライヤー中国FV-500を駆動する振動テクノロジーを完成させました。大きな横方向の力を生成する従来の 2 偏心設計とは異なり、4 偏心機構は逆方向に回転する 4 本の同期偏心シャフトを利用します。この設計により、次のことが実現されます。

• より大きな遠心力:までお届けします759kN強力な刺激力により、密な土壌や困難な地質条件の貫通を可能にします。

• 安定性の向上:バランスのとれた力の分散により横方向の振動が最小限に抑えられ、掘削機へのストレスが軽減され、オペレーターの快適性が向上します。

• より高い効率:ハンマーから杭へのより効果的なエネルギー伝達により、駆動サイクルが短縮され、燃料消費量が削減されます。

水平方向の力は相殺され、垂直方向の力は合計され、最小限の横方向の動きで最大の衝撃を生み出します。これにより、杭が真っ直ぐに正確に打ち込まれることが保証され、不合格率と材料の無駄が大幅に削減されます。

FV-500が実現するのは、高周波振動出力 中国で2800rpmの遠心力と組み合わせると、759kNそしてエキセントリックな瞬間8.8kgm。この高周波振動により周囲の土壌が急速に液状化し、摩擦が劇的に減少し、標準的なハンマーよりも 30 ～ 40% 早く貫通することが可能になります。

2800 rpm の振動周波数により、瞬時に深層土壌の液状化が発生し、有効力は 20 ～ 45 トンを超えます。このパフォーマンスは、次の場合に特に価値があります。

• 東南アジア：従来のハンマーでは困難な、浸水した軟弱な土壌や熱帯粘土も貫通します。

• インド：ガンジス平原のローム質土壌から圧縮された都市建設現場まで、多様な土壌条件に対応します。

• ロシア：極度の寒さによって機器の効率が低下する凍土や永久凍土を克服します。

FV-500には先進の機能が搭載されています。高流量マージバルブユニットメーカー中国油圧制御技術の大幅な進歩を示すコンポーネントです。この大流量コンバインバルブは油圧流量を増加させ、700L/分(標準運転流量: 320 L/min)、最も要求の厳しい運転中でも十分な電力供給を保証します。

高流量マージバルブユニットの主な利点は次のとおりです。

• オンデマンド電力:予期せぬ硬い層や困難な地面条件に遭遇すると、合流バルブが瞬時に油圧流量を増やして抵抗を克服します。

• 強化された配管システム:本体配管を1.5インチに拡大し、圧力損失を低減し、システム効率を向上させます。

• コンポーネントの保護:スマートな電子制御は、圧力スパイクや過熱を防ぎ、バルブ、ホース、シールの寿命を延ばします。

新世代の電子制御システムは、パフォーマンスを最適化し、重要なコンポーネントを保護し、長期にわたる作業サイクルにわたって一貫した信頼性を保証します。

カスタム低メンテナンスコスト設計の理念が FV-500 全体に組み込まれており、総所有コストを優先する請負業者にとって理想的な選択肢となっています。いくつかの機能がメンテナンス要件の軽減と耐用年数の延長に貢献します。

自己潤滑ベアリングシステム:統合された潤滑回路により、動作中すべてのベアリングにオイルが継続的に供給されるため、手の届きにくい箇所に毎日グリースを塗布する必要がなくなります。これにより、ベアリングの寿命が大幅に延長され、極度の負荷下でもコアの安定性が保証されます。これは、メンテナンス施設が限られている遠隔地の作業現場では特に有益です。

超強力な構造コンポーネント:フレームと接続要素は、バランスの取れた力の分散を確保し、弱点を排除するために拡大された接続シャフトを備えています。工学解析により、振動エネルギーが構造の屈曲に無駄にならず、効率的に杭に導かれることが保証されます。

プレミアムコンポーネント:オリジナル輸入パーカー油圧モーターとドイツ製 FAG ベアリングは世界クラスの信頼性を提供します。超強力な鋳鋼クランプは、160 ～ 180 のオイルシリンダーと組み合わせて、最大のクランプ力を実現します。650kNあらゆるタイプの杭で安定した確実なグリップを実現します。

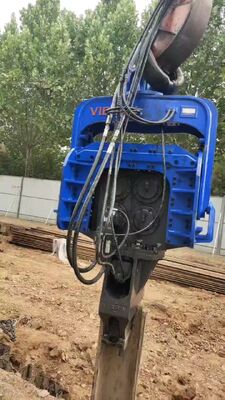

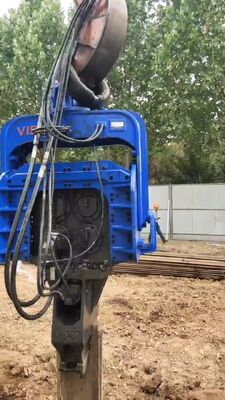

超強力鋳鋼クランプ:このクランプは極めて高い耐久性を実現するように設計されており、打設および引抜プロセス全体を通じて鋼矢板、鋼製ケーシング、および PC パイルを安定かつ信頼性の高いグリップで保証します。

FV-500 は、水浸しの柔らかい土壌、熱帯の粘土、圧縮された地面など、東南アジアの困難な条件で優れた性能を発揮します。高周波振動出力により土壌が急速に液状化し、飽和状態でも効率的な杭貫通が可能になります。用途には、ベトナム、インドネシア、タイ、フィリピンの港湾建設、橋の基礎、高層ビルの基礎、擁壁が含まれます。

インドの急速に成長するインフラ分野では、信頼性の高い高性能の杭打ち装置が求められています。 FV-500 は、ガンジス平原のローム質土壌からデカン高原の岩だらけの地形まで、さまざまな土壌条件に対応します。堅牢な構造とメンテナンスの必要性が低いため、高速道路、橋、地下鉄システム、産業開発などインドの大規模インフラプロジェクトに最適です。

FV-500 は、ロシアの極寒の環境や凍った地面の状態でも動作するように設計されています。自己潤滑ベアリング システムは、氷点下の温度でも信頼性の高い動作を保証し、強力な振動出力が永久凍土や氷河層を貫通します。この機械は、シベリアとロシア極東にわたるインフラストラクチャープロジェクトに最適です。

Q1:FV-500 4偏心パイルドライバーに適合する掘削機のサイズは何ですか?

FV-500 は 48 ～ 52 トンの掘削機用に設計されています。この互換性範囲により、東南アジア、インド、ロシアにわたるさまざまな大規模杭打ちプロジェクトに適しています。

Q2:大流量合流バルブユニットはどのように機械の性能を向上させますか?

高流量合流バルブ ユニットは油圧流量を 700 L/min まで増加させることができ、予期せぬ硬い層や困難な地面条件に遭遇したときにオンデマンドの電力を供給します。これにより、重要なコンポーネントを圧力スパイクから保護しながら、さまざまな地面条件にわたって最適な電力供給が保証されます。

Q3:FV-500の最大パイル長はどれくらいですか？

FV-500 は、長さ 18 メートルまでの杭を打ち込み、引き抜くことができます。より長い杭のために、FV シリーズは最大 32 メートルまで対応する大型モデルを提供します。

Q4:自己潤滑ベアリング システムはどのようにメンテナンス コストを削減しますか?

内蔵の潤滑回路により、動作中すべてのベアリングにオイルが継続的に供給されるため、手の届きにくい箇所への毎日のグリスアップが不要になります。これにより、ベアリングの寿命が大幅に延長され、メンテナンスのダウンタイムが短縮され、極度の負荷下でもコアの安定性が確保されます。これは、メンテナンス施設が限られている遠隔地の現場では特に有益です。

Q5:FV-500はロシアの凍土条件に適していますか?

はい。 FV-500 は、極寒の環境でも動作するように特別に設計されています。自己潤滑システムは氷点下の温度でも信頼性の高い動作を保証し、強力な 759 kN の遠心力が永久凍土と氷河を効果的に貫通します。

Q6:海外の顧客はどのようなアフターサポートを利用できますか?

中国の大手高周波振動出力メーカーの製品である FV-500 には、技術文書、スペアパーツの入手可能性、リモート技術サポートなどの包括的なアフターサポートが付属しています。 VIBRA ブランドは、東南アジア、インド、ロシアにサービスを提供する販売ネットワークを確立しています。

Q7:納期と最低注文数量はどれくらいですか?

標準納期は 7 ～ 30 日で、最小注文数量は 1 セットのみなので、大規模な請負業者と小規模の開発者の両方が利用できます。
