フル旋回機構アセンブリ パイルドライバー – 調整可能な衝撃周波数制御および 32 ～ 40 t 掘削機向けの限られたスペースへの適応ソリューション

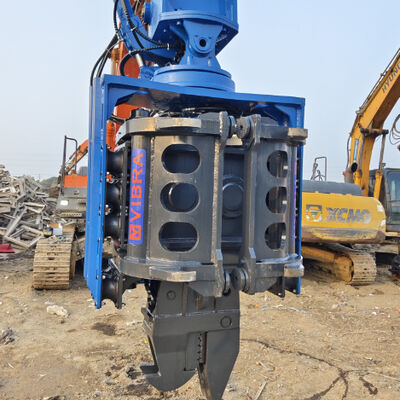

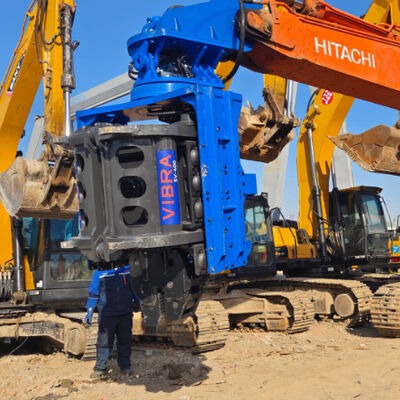

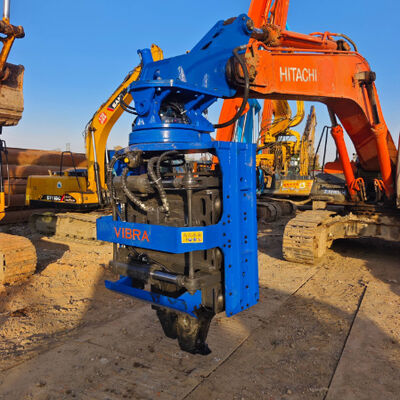

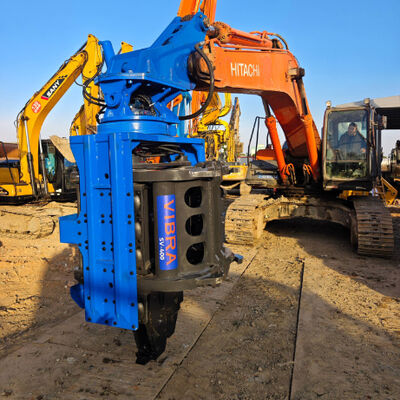

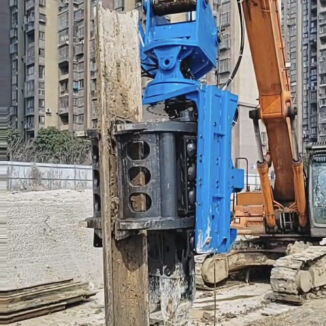

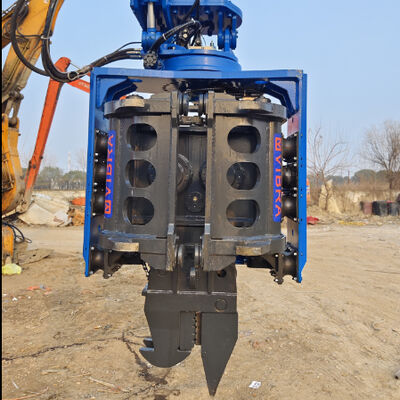

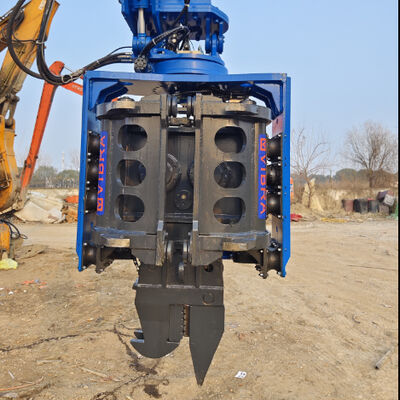

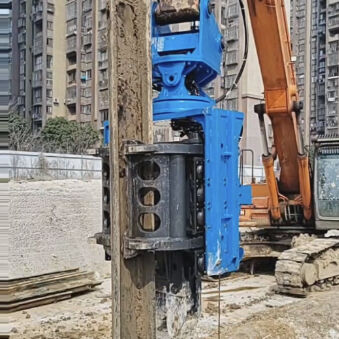

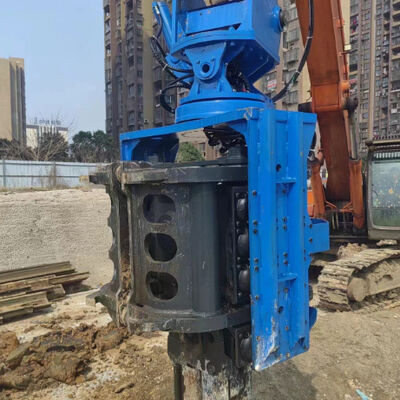

SV400 サイド グリップ パイル ドライバーは、32 ～ 40 トンの掘削機専用に設計された油圧振動ハンマー アタッチメントです。東南アジア、インド、ロシアにわたる工場の改修、橋の基礎工事、トンネルの延長、太陽光発電の基礎プロジェクトなど、隙間が狭く、空間的に制限された環境で優れた多用途性を実現します。背の高いリーダーやクレーンの補助を必要とする従来の杭打ちリグとは異なり、SV400 はサイドグリップ クランプ システムと完全な旋回機構アセンブリおよび限られたスペースへの適応ソリューションを組み合わせて、他のものでは取り付けられない矢板、H ビーム、パイプパイルを打ち込み、引き抜きます。

1.フル旋回機構アセンブリ
SV400 には、クランプされた杭の連続 360° 回転を可能にするフル旋回機構アセンブリが装備されています。これにより、オペレータは掘削機の位置を変更することなく、杭の輪郭を正確に必要な角度に向けることができます。これは、既存の壁、基礎、またはユーティリティラインに向かって作業する場合に非常に重要な利点です。旋回ドライブは完全に密閉され、グリースが充填されているため、数千回のサイクル後でもスムーズな動作が得られます。密集した都市回廊 (例: ジャカルタ、ムンバイ、モスクワ環状部など) でのプロジェクトの場合、完全な旋回機構アセンブリにより、固定ヘッドハンマーと比較してセットアップ時間が 40% 短縮されます。

2.自己潤滑ベアリングでメンテナンスが不要
振動ハンマーは従来、頻繁にベアリングにグリースを塗布する必要がありました。 SV400 は、自己潤滑ベアリングの低メンテナンス技術でこの問題を解決します。すべての偏心シャフトベアリングには固体潤滑剤が含浸されており、熱と圧力によって制御された量が放出されます。これにより、毎日のグリース補給の間隔が不要になり、ベアリングは 1,500 動作時間メンテナンスフリーで稼働します。遠隔地 (シベリアの油田、インドの田舎の高速道路、インドネシアの鉱山道路) で作業する請負業者にとって、自己潤滑ベアリングによるメンテナンスの手間がかからないことは、消耗品コストの削減とダウンタイムの短縮に直接つながります。

3.調整可能な衝撃周波数制御
SV400 は調整可能な衝撃周波数制御を備えており、オペレーターはキャブ内のダイヤルを介して振動速度を 2300 ～ 5000 rpm の間でシームレスに変更できます。これは単純なオン/オフではありません。比例制御バルブが偏心モーターへの流れを調整し、ハンマーの動作中にリアルタイムで周波数を変更できるようにします。低周波数 (2300 ～ 3000 rpm) は、緻密な粘土または杭の貫通を開始する場合に最適です。高周波 (4000 ～ 5000 rpm) は粒状土壌や抽出に優れています。調整可能な衝撃周波数制御は、隣接する構造物に損傷を与える可能性のある地盤共振の回避にも役立ちます。これは、デリーやバンコクの都市杭打ちの重要な要件です。

4.低メンテナンスコスト設計
ベアリングを超えて、SV400 全体は低メンテナンスコストの設計哲学に従っています。油圧ホースは大きな曲げ半径で配線され、耐摩耗性スリーブで保護されています。すべての摩耗部品 (クランプ ジョー インサート、ピボット ピン、ブッシング) は、標準工具を使用して迅速に交換できるように設計されています。サイドクランプとボトムクランプのシリンダーには、クロムメッキのロッドとデュアルワイパーシールが装備されており、埃や泥の侵入を防ぎます。 5 年のライフサイクルにわたって、低メンテナンスコスト設計により、従来のハンマーアタッチメントと比較して総所有コストが推定 30% 削減されます。これは、ベトナムとカザフスタンのフリートユーザーによって検証されています。

5.密閉空間適応ソリューション
SV400 は、完全な密閉空間適応ソリューションであり、単なるハンマーではなくシステムです。コンパクトな寸法 (幅 1400 mm、高さ 3056 mm) により、頭上の障害物が 4 メートルほど低い場所でも動作できます。サイドグリップ構成によりリードタワーが不要になるため、掘削機のアームを壁にぴったりと当てて作業できます。さらに、下部クランプが安定したガイドとして機能し、狭い溝内での杭の揺れを防ぎます。屋根トラスによって頭上空間が制限される工場拡張や、垂直方向のクリアランスが制限される鉄道地下道の場合、限られたスペースに適応するソリューションにより、高価な構造変更や代替の深基礎工法が必要となる杭打ちが可能になります。

Q1: 完全な旋回機構アセンブリは泥や砂の状態ではどのように動作しますか?
A: 完全な旋回機構アセンブリは、二重リップシールと加圧グリースチャンバーで完全に密閉されています。泥水に浸水した後でも (インドや東南アジアの現場ではよくあることです)、旋回ドライブはスムーズに動作し続けます。グリースを再分配するために、1 時間ごとに短い回転サイクルを行うことをお勧めします。

Q2: 自己潤滑ベアリングはメンテナンスが不要で、本当にメンテナンスフリーですか?
A: 自己潤滑ベアリングの低メンテナンス設計により、毎日のグリスアップは不要です。ただし、500 時間ごとに偏心ハウジングのシールを目視検査することをお勧めします。ベアリングの交換が必要になるのは 1,500 ～ 2,000 時間であり、これは従来のベアリングの 3 ～ 4 倍です。完全なベアリングキットはスペアパーツとして入手可能です。

Q3: 調整可能な衝撃周波数制御は、古い SV モデルに後付けできますか?
A: 調整可能な衝撃周波数制御には、統合された比例バルブとキャブに取り付けられたポテンショメータが必要です。既存の SV400 ユニットについては、レトロフィット キットを提供しています。他のモデル (SV150‑SV300) の場合、アップグレードは可能ですが、フロー制御マニホールドの交換が必要です。当社の技術チームにご相談ください。

Q4: 低メンテナンスコスト設計を構成する具体的な機能は何ですか?
A: 低メンテナンス コスト設計には、1) サイド クランプ ジョーのカートリッジ タイプの摩耗プレート (溶接なしで交換可能)、2) 自己潤滑式ピボット ブッシュ、3) 摩耗ガード付きの色分けされた油圧ホース、4) アクセス可能な 1 か所からすべてのピンにグリースを塗布できる中央の潤滑バンクが含まれます。年間メンテナンスコストは、同等のハンマーよりも通常 20 ～ 30% 低くなります。

Q5: 密閉空間適応ソリューションは、狭い場所での運転と取り出しの両方に対応できますか?
A: はい。限られた空間への適応ソリューションでは、サイド クランプを使用して杭をグリップし、ボトム クランプをスタビライザーとして使用します。抜き取りの場合、頭上クリアランスが杭頂部から 0.5 メートルに制限されている場合でも、同じクランプ力 (側面 465 kN / 底面 520 kN) と振動リフトの組み合わせが効果的に機能します。わずか4.2メートルの高さの工場内で12メートルの矢板の引き抜きに成功しました。

• インド: ムンバイのような混雑した都市中心部では、完全な旋回機構アセンブリにより、掘削機本体を揺動させることなく杭の方向を調整できます。これは狭い道路では重要です。維持費が低い設計は、地下鉄や橋のプロジェクトに入札するコスト重視の請負業者にとって魅力的です。

• 東南アジア: 高湿度とモンスーンの雨は問題ありません。自己潤滑ベアリングはメンテナンスの手間が少なく、湿気の侵入による影響を受けません。この限られた空間への適応ソリューションは、バンコク、ホーチミン市、マニラの地下駐車場の拡張や運河壁の補強に最適です。

• ロシア: 冬季の気温は -30°C まで下がります。調整可能な衝撃周波数制御により、オペレーターは低回転数から開始して作動油を徐々に温めることができます。全旋回機構Ass'yには低温グリース（−40℃グレード）を標準使用しています。メンテナンスコストが低い設計により、シベリアの遠隔地での現場修理の必要性が最小限に抑えられます。
