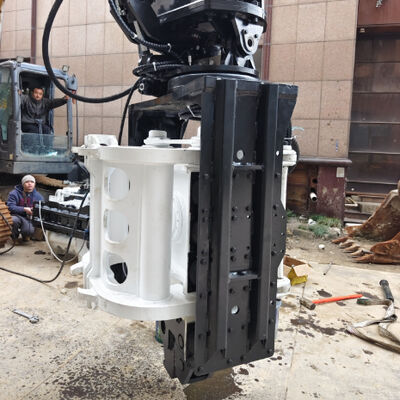

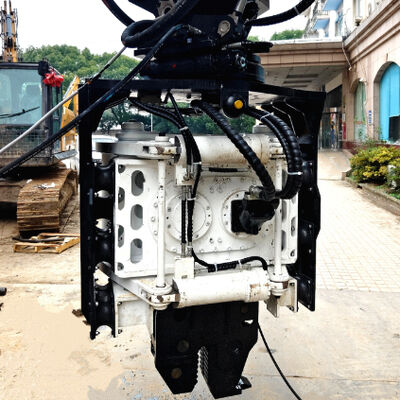

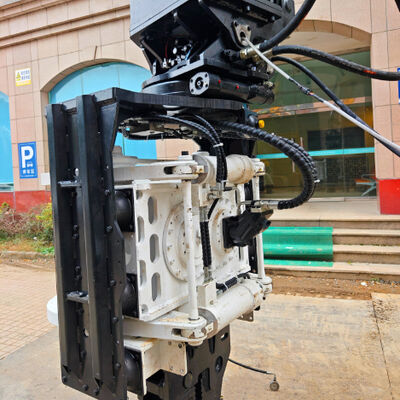

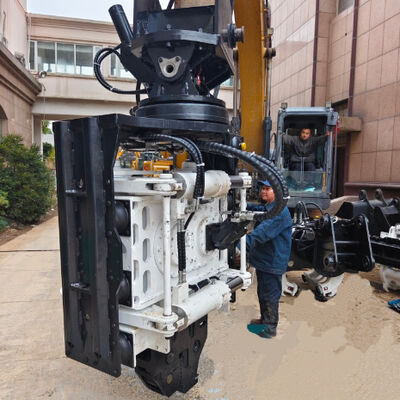

SV300 サイドグリップパイルドライバー – 25‑32t 掘削機用デュアルポンプ流量合流システムおよび統合制御バルブアセンブリ

SV300 サイドグリップパイルドライバーは,25~32トンの掘削機のために設計された水力振動装置です.それは私たちのSVシリーズに属し,鋼板パイル,Hビーム,工場の改装など,低頭スペースと狭いスペースのパイプスタイルのSV300には5つの高度な水力学および構造機能が組み込まれています.統合制御バルブ組高流量合流バルブユニット,完全な狭い空間適応ソリューション,高周波振動出力 (558 kN,2300~3000rpm),正確な制御と 従来のパイルドライバが入れない場所での操作能力

SV300は,二段階の水力発電管理を可能にする二重ポンプ流量融合システムで装備されています.単一のポンプ回路は,軽量スタイリングまたは抽出のために十分な流れを提供します.密集した砂石や圧縮された詰め物や硬い粘土に遭遇すると,システムでは,自動的に2番目のポンプからの流れを統合します 瞬時に水力発電力を増加させ,振動モーターに輸送機をアップグレードすることなく厳しい地質条件を克服できるようにします. 融合プロセスはスムーズでショックフリーです.ハンマーと掘削機の両方を保護する混合土壌層 (河川デルタや流域平原で一般的) で作業する操作者にとって,この機能は生産性を著しく向上させます.

このコンパクトのバルブブロックは,すべての水力機能を集中させています:振動開始/停止,変な回転方向流量制御,傾斜制御,回転制御.各アクションの独立した制御は,メンテナンスとトラブルシューティングを簡素化し,外部ホースの混乱を軽減し,応答時間を改善します.長いホースで接続された複数の別々のバルブを持つ伝統的なシステムとは異なり統合設計により漏れ点を最小限に抑え,圧力損失を減らす.バルブ組は32MPaの動作圧に指定されており,内蔵された減圧と防空保護が含まれています.車両所有者にとって これは水力装置の故障が少なく より迅速な診断を意味します

二重ポンプ融合システムを補完するSV300には,両ポンプからの合流を管理する専用高流量融合バルブユニットが含まれています.このユニットは,大きな圧力低下なしに32MPaで最大280L/min (SV300の最大稼働流量) を処理するように設計されています.高流量バルブユニットには,長寿命のために精密加工されたスロールと硬化されたシートが含まれます.操作者が"ブーストモード"を選択すると,バルブユニットが2つのポンプ流をシームレスに融合させるための内部通路を開きますこの装置はまた,操作者が振動周波数を2300から3000rpmまで変化させることを可能にする比例流量制御も提供します.結果はスムーズです.柔軟な粘土から気化された岩石まで,土壌条件に正確に一致する調整可能な電源供給.

SV300は 狭いスペースに適応する 完全なソリューションとして設計されています 設計では 低ヘッドルームや狭いアクセス 作業現場で見られるあらゆる制約に対応しています

• 横柄 の 固定 に よっ て,高い 垂直 の リード の 必要 が なくなる.それ で 必要 な 空気 距離 は 3.5 メートル に 短く なる.

• コンパクトな寸法 (1343 × 1230 × 2923 mm) で,ハンマーが標準のドアを開け,隔壁壁に収まる.

• 360° の連続回転と ± 30° の両方向傾きにより,掘削機を動かすことなく,ピールの正確な位置付けが可能になります.

• 交換可能なクランプ座席は,鋼板柱,Hビーム,管柱を道具なしで迅速に切り替えることができます.

• 二重の固定システム (サイド・クランプ+底部・クランプ) は,極端な傾斜角度で作業する時でも,スタイルをしっかりと固定します.
  工場の拡張や橋の地下通路や 屋内建設や都市用水槽で働く請負業者はSV300は,標準的な25~32トンの掘削機を,他の掘削機が到達できない場所にアクセスできる高度な操縦可能な積み重ね機械に変えます.

SV300は,高周波振動出力2300~3000rpm (流量制御によって調整可能) を提供し,遠心力558kN (偏心力5.6kgm) を有する.高周波の振動は,急激に堆積物の周りの土を液化します摩擦抵抗を最大75%削減する.主な利点は以下の通りである.

• 急速な浸透 半密度の砂や粘土で12メートルの鋼板の堆積物を60~90秒で駆動することができます.

• 滑らかに 引き出せる 〜 数ヶ月 も しっかり に 固定 し て い た 堆積物 も ほんの わずかな 努力 で 引き出せる.

• 横振動の減少 横向きの力が消去され,掘削機のブームと周辺構造を保護する.

• 低周波の音声は低周波の騒音から音色スペクトルを遠ざけます
  調整可能な周波数により,操作者は各土層の最適設定をダイヤルできます. 低周波 (2300~2500rpm) は柔らかい土壌で燃料を節約します.高周波 (2700~3000rpm) 密度が高いまたは凍った地面で,浸透を最大化するために.

• 東南アジア 都市インフラストラクチャプロジェクトでは,土壌条件が混ざり合っていることが多い (柔らかい粘土から密集した砂).二重ポンプ流量融合システムと高流量融合バルブユニットは,キャリアをオーバーサイズせずにオンデマンド電力を提供します狭いスペースの適応ソリューションにより,既存の飛越台の下と建物間の積み重ねが可能になります.

• インド 費用に敏感な請負業者は,管の漏れや保守の停電時間を減らす統合制御バルブ組から恩恵を受けます.高周波の振動出力は,デカン高原とガンジの平原の様々な土壌で効率的に機能しますコンパクトなデザインは狭い田舎道路や橋の地下通路に最適です

• ロシア 寒い気候や遠隔地では,信頼性の高い水力装置が必要です.統合バルブ組と二重ポンプ融合システムは,適切な流体で低温で一貫して動作します.狭い空間への適応ソリューションは,アクセスが制限されているパイプラインアンカーブロックと永久凍土の基盤にとって貴重なものです.

A: 二重ポンプ流量融合システムは,二つの水力ポンプの出力を組み合わせます (通常は掘削機の主回路と補助回路から).1つのポンプがエネルギー効率の良い動作のために流れを供給する硬い土壌に出くわしたとき システムは2番目のポンプを統合し ハンマーへの流れを2倍にし 遠心力を全558kNに増加させます

A: 統合制御バルブ組は,複数の別々のバルブと長いホースを単一のコンパクトブロックに置き換えます.これは潜在的な漏れ点を削減し,トラブルシューティングを簡素化します.反応時間を改善しますすべての機能 (振動開始/停止,回転,傾斜,流れ制御) は1つのユニットで制御されます.

A: 両方のポンプが一緒に動きます. 双流量ポンプ融合システムは,二つのポンプ流を組み合わせた全体的な水力回路を指します.高流量合流バルブユニットは,合流を行い,280L/minまでの合流を調節する特定のバルブ部品です.どちらもSV300のデザインに組み込まれています

A: 横柄の固定 (垂直のリーダーなし),コンパクトな寸法 (長さ1.34m,幅1.23m,高さ2.92m),連続回転360°,傾き±30°,および快速交換のクランプシステムを組み合わせています.3歳未満で働ける.5mの天井と壁の間の距離はわずか1.3mです

A: ほとんどの土壌タイプでは,はい.高周波振動出力 (2300~3000rpm) は,低周波 (1500~2000rpm) よりも早く土壌を液化します.横振動も少なく 音も少なくなりますSV300の調節可能な周波数は 柔らかい土壌では低回転で燃料を節約し 密度の高い土壌では高回転で最大浸透を可能にします

A: 交換可能なクランプ座席:U型およびZ型鋼板柱 (最大12-15m),H梁最大350mm,円管柱直径最大600mm

A: 25~32トンの掘削機 (コマツー,ヒタチ,SANY,XCMG,リウゴングなど)) 液圧快速結合器と2つの補助回路 (二重ポンプ融合用) または少なくとも1つの回路で最大流量280L/min設置は通常1日かかります
