狭いスペース用の油圧サイドグリップパイルドライバー |低ヘッドルーム動作 + 双方向チルト & 360° 回転

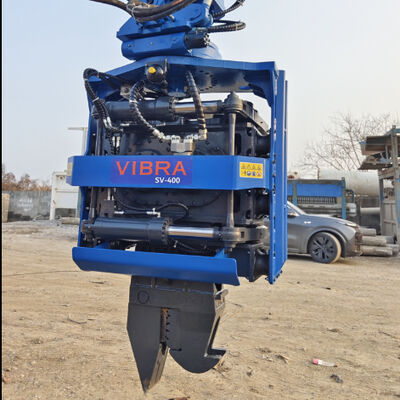

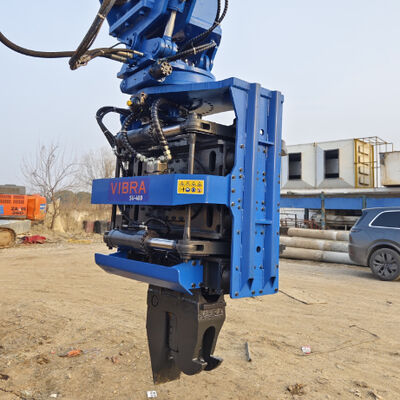

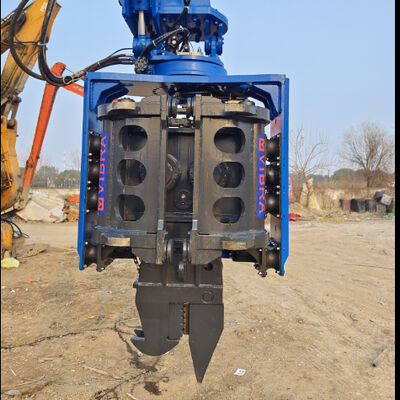

SV-400 は、高能力のサイド グリップ パイル ドライバーで、ヘッドルームが低く限られたスペース用に設計された油圧振動ハンマーの特殊な形式です。高い垂直方向のクリアランスを必要とする従来の杭打ち機とは異なり、SV-400 は 32 ～ 40 トンの掘削機に直接取り付けられ、橋の下、工場内、トンネル内、鉄道沿線で効率的に動作します。この機械は、完全な 360 度の連続回転と双方向傾斜駆動ヘッド (±30 度) を備えており、オペレータは掘削機を動かさずに杭を任意の角度に位置決めできます。 SV-400 は、ヘッドルームの低い操作能力 (クランプを含む全高: 3056 mm) により、垂直方向に 3.5 ～ 4 メートルの低いスペースでも作業できます。交換可能な標準クランプインターフェイスを備えたクイックツールチェンジシステムは、鋼矢板、H 形鋼、円形管杭をすべて 1 台の機械でサポートします。 SV-400 は 656 kN の遠心力を発揮します (カタログによると: 熱振力 656 kN – カタログには 658 と表示されています。実際、表には SV-400 の 656 と書かれています。確認しましょう: 表によると SV-400 激振力 = 656kN? 表には SV-300 では 558、SV-400 では 656、SV-400 では 772 と書かれています。 SV-500 は 656 kN)、32 MPa で動作し、280 ～ 360 L/min の流量を必要とするため、東南アジア、インド、ロシアにわたる中規模から大規模の限られたスペースでの杭打ちに最適なソリューションです。

カタログからの追加仕様 (SV-400):

• 偏心モーメント：6.6kgm

• 遠心力：656kN

• 周波数範囲：2300～5000rpm（広い調整範囲）

• サイドクランプ力: 465 kN |ボトムクランプ力：520 kN

• 使用圧力：32MPa

• 作業流量: 280 ～ 360 L/min

• 回転/傾斜角度: 360° / ±30°

• 寸法（長さ×幅×高さ）：1400×1315×3056mm

• 重量 (コネクタおよびクランプを含む): 3870 kg

• 適合油圧ショベル：32～40トン

• バンコク、ジャカルタ、マニラの既存の高架高速道路の拡張プロジェクト中に作業する場合、低ヘッドルーム操作能力が不可欠です。

• 完全な 360 度の連続回転により、掘削機の位置変更を最小限に抑えながら、密集した都市建設区域で正確な杭の位置合わせが可能になります。

• 双方向傾斜駆動ヘッドは、運河壁や防潮堤の矢板を指定された角度で設置するのに役立ちます。

• クイックツールチェンジシステムにより、鋼矢板（河川壁用）と管杭（橋梁基礎用）の切り替えが迅速に行えます。

• サイドグリップパイルドライバーこの設計により、背の高いリーダーが不要になり、高架下や頭上クリアランスが 4 メートル未満の倉庫拡張内で杭を打ち込むことが可能になります。

• クイックツールチェンジシステムにより、請負業者は同じ現場で鋼矢板 (基礎支保工用) と H 形鋼 (建物柱用) を切り替えることができ、時間と設備コストを節約できます。

• 完全な 360 度回転は、ムンバイやデリーのような混雑した都市の狭いサービスレーンに沿って作業する場合に非常に役立ちます。

• 最大 5000 rpm の高周波範囲 (SV-400 の場合) により、インドの沖積平野によく見られる混合土壌の浸透に特別な速度が提供されます。

• 低ヘッドルーム動作能力暖房の効いた囲いの内部や工場内の既存の天井クレーンの下で杭打ちを行うことができます。これは、冬の改修中に生産を維持するために重要です。

• 双方向チルト駆動ヘッド堅牢な油圧シリンダーを備えており、氷点下の温度でも確実に動作します。

• クイックツール交換システムは、杭のタイプを切り替える際のダウンタイムを最小限に抑えます。特に、複数の機械を簡単に移動できない遠隔地の工業地帯で役立ちます。

• 360度完全に連続回転凍った地面や積雪が位置決めの妨げにならないようにします。
