25-32Tの掘削機のための高周波振動出力と 狭い空間適応ソリューション
商品の詳細
| 風変りな時 | 5.6kgm | 遠心力 | 558kn |
|---|---|---|---|
| 頻度 | 2300~3000rpm | サイドクランプ力 | 385KN |
| ボトムクランプ力 | 490 kN | 作動圧力 | 32MPa |
| 運用流程 | 220~280L/分 | 回転角度 | 360±30° |
| 適当な掘削機 | 25~32トン | ||
| ハイライト | コンパクトサイドグリップ杭打ち機,狭い場所用杭打ち機,サイドグリップ工法用杭打ち機 |
||
製品の説明
紹介

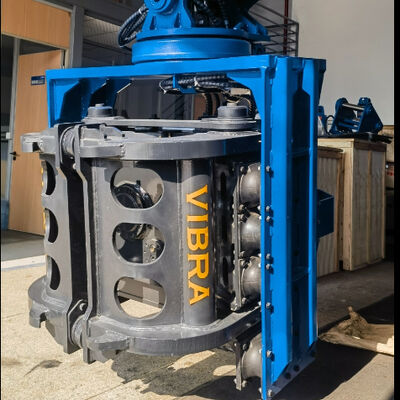

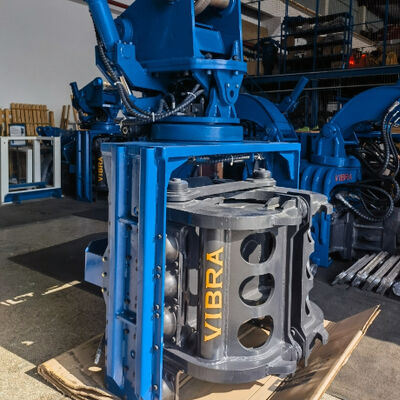

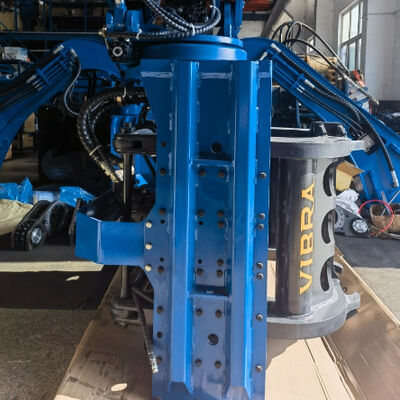

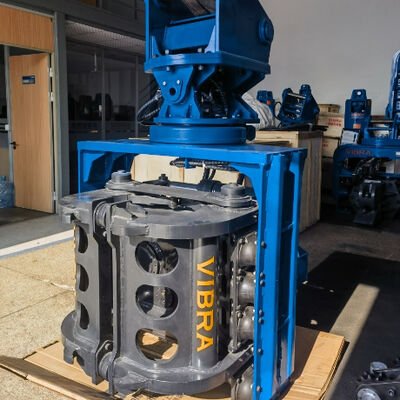

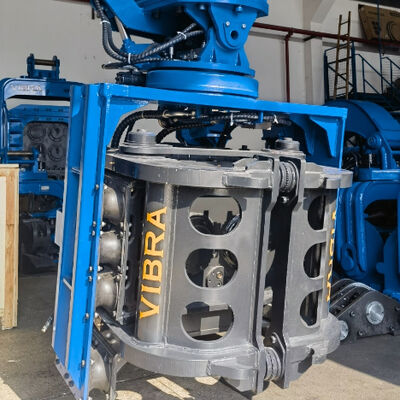

SV-300は特殊なサイドグリップ・ピール・ドライバです 低頭部空間や狭いスペースのために設計された 独特の形状の水力振動ハンマーです高い垂直クリアランスを必要とする従来のパイルドライバーとは異なり25~32トンの掘削機に直接取り付けられ 橋の下,工場内,トンネル,鉄道線に沿って効率的に動作しますエグババターの補助回路 (32 MPa) に直接接続されます機械は高周波の振動出力 (2300~3000rpm) と高衝撃エネルギー (559kNの遠心力) を提供します.周囲の土壌を急速に液化して摩擦を軽減し,特殊な速度で柱を駆動する.SV-300は,コンパクトな全体的な高さ (2923mmとクランプ) と統合されたサイドグリップメカニズムにより,垂直クリアランスで3.3×3.8メートル. 1台の機械は,スチールシートパイル,Hビーム,円管のための交換可能なクランプインターフェイスで,クランプ,位置付け,駆動,抽出を処理します.東南アジア全域の空間制限環境で働く請負業者のために生産性と信頼性が 卓越しています
主要な特徴と利点 (5つのキーワードを統合)
| 特徴 | 低ヘッドルーム & 狭いスペースプロジェクトのための利点 |
|---|---|
| サイドグリップ・ピール・ドライバー | 横側クランプの設計により,高い先頭が不要である.横側クランプは堆積物を握り,下側のクランプは追加の安定性を提供します.1つの装置は,補助機器なしで,すべての積み重ねサイクルを完了します 空間がプレミアムであるサイトに理想的です. |
| 高周波振動出力(2300~3000回転/分) | 低周波 の ハンマー より 速く 土 の 構造 を 壊し,摩擦 を 即座 に 軽減 する.粘土,砂,混ざった 土 に 浸透 する.2段階の周波数制御 (2300~3000rpm) は,操作者が振動を地面条件に合わせることを可能にします. |
| 液体式パイルドライバーシステム | 掘削機の水力回路に直接接続する.外部の電源ユニットを必要としない.燃料,輸送コスト,保守を節約する.システムは220~280L/minの流量で32MPaで動作する.25~32トンの輸送船 (コマツー PC300) と完全に互換性があるヒタチZX300など). |
| 狭い空間への適応ソリューション | 低頭部スペースのために設計された.総高さ2923mm (コネクタとクランプを含む). 橋デッキの下,工場屋根内,トンネル,建物柱間の作業.横柄の設計により,ハンマーの高さは最小限に抑えられ,機能が完全に保たれます. |
| 高衝撃エネルギー(559 kN) | 各振動サイクルで 559 kN の力強い遠心力が生成され 圧縮された層や砂石のポケットや軽い岩石を克服します深い基礎や負荷を負担する柱に不可欠である. |
カタログの追加仕様:
-
エクセントリックモメント: 5.6 kgm
-
周波数範囲: 2300~3000 rpm (調整可能)
-
横のクランプフォース: 385 kN 下のクランプフォース: 490 kN
-
作業圧32MPa 作業流量220~280L/分
-
360° 傾き角 ±30°
-
寸法 (L×W×H): 1343×1230×2923mm
-
重量 (コネクタとクランプを含む): 3150 kg
-
適した掘削機: 25~32トン
テクニカルパラメータ √ SV-300
| パラメータ | 価値 |
|---|---|
| エクセンティックな瞬間 | 5.6kgm |
| 遠心力 | 559 kN |
| 周波数範囲 | 2300 〜 3000 ターン/分 |
| サイドクランプ力 | 385 kN |
| 底のクランプ力 | 490 kN |
| 仕事 の 圧力 | 32 MPa |
| 作業流程 | 220 〜 280 L/min |
| 回転角 | 360° |
| 傾き角 | ±30° |
| 尺寸 (L×W×H) | 1343×1230×2923mm |
| 重さ (コネクタとクランプを含む) | 3150kg |
| 適した掘削機 | 25 〜 32 トン |
なぜSV-300は東南アジア,インド,ロシア向けなのか
東南アジア (工場増設,橋の拡大,トンネル建設)
-
バンコク,ジャカルタ,マニラの高架道路の下での作業には 狭いスペースの適応ソリューションが不可欠です多くの拡張プロジェクトでは,4m未満のクリアランスで直下のパイルを駆動する必要があります..
-
高周波の振動出力は,柔らかい海洋粘土の土壌液化を最小限に抑え,高衝撃エネルギーは,ピールは設計深さに迅速に到達することを保証します.
-
サイドグリップパイルドライバーの設計により,操作者は掘削機を再配置することなく,運河壁や排水管に沿って作業することができます.
インド (フライオーバー,地下鉄,工業シェード)
-
標準型25~32Tの掘削機と水力型積み木駆動機の統合により,専用積み木装置と比較して,車隊コストが最大40%削減されます.これは価格に敏感なインフラプロジェクトにとって大きな利点です.
-
狭い空間適応ソリューションにより,上空のクレーンや屋根の枠が垂直空間を制限する工場拡張内での堆積運転が可能になります.
-
高衝撃エネルギー (559 kN) は 混合土壌を駆動します デリー・NCRの流水堆積から ベンガロールの荒廃した岩石まで
ロシア (工業施設の改装,橋の修理,冬用施設)
-
狭いスペースに適応したソリューションにより,冬の間,暖かい一時的な囲いの中に積み木を移動させ, -30°Cでも生産性を維持できます.
-
高周波の振動は 凍った土壌や永久凍土の 活性層を素早く破壊し サイクル時間を短縮します
-
頑丈な密封と高級鋼の水力パイルドライバは,極端な寒さでも信頼性を持って動作します.高衝撃エネルギーで打撃は,凍った地面を容易に克服します.
常 に 聞かれる 質問
Q1:SV-300を 狭いスペースに適応できる ソリューションにしているのは?
A:従来のピールドライバーには高いリーダー (しばしば6~10m垂直クリアランス) が必要です.サイドグリップピールドライバーのデザインは,ピールを横向きに握り,全体的な高度を劇的に削減します.総高さ2923mmで,SV-300は,橋下層,工場内側,トンネル,および4m未満の鉄道地下通路のための専用コンクリートスペース適応ソリューションです.
Q2: 高周波振動の出力はどのように性能を向上させるのですか?
A: 高周波振動出力 (2300~3000回転/分) は,堆積物の周りの土壌を急速に液化させ,摩擦を最大80%削減します.堆積物はより速く,抵抗が少なく浸透します.掘削機に負荷が少ない2段階の周波数制御により,緩い土壌では低回転,密度の高い土壌では高回転を選択できます.
Q3: この水力パイルドライバーには別の電源が必要ですか?
SV-300は本物の水力パイルドライバーで 直接掘削機の補助回路から動きます必要な流量は 32 MPa の 220 〜 280 L/min であり,コマツー社の 25 〜 32 トンの掘削機の範囲内です.外部電源パックがないことは,コストが低く,保守が簡単で,輸送が簡単になります.
Q4: 角を合わせたパイルを動かすことができますか?
SV-300には両方向傾斜機能 (±30度) が搭載されており,壁の支架,斜面保護,川岸強化用のバターパイルが搭載されています.掘削機を動かさず,ほぼあらゆる方向に堆積物を配置することができます..
Q5: リアルな世界での高衝撃エネルギーは何ですか?
A: 衝撃エネルギーは 559 kN セントルフーガルの力です. 振動サイクルごとに,この力を積み台頭に届けます.中等密度の土壌で12~15mまでの鋼板やパイプを動かすことができる硬い粘土や砂岩層で 8~10m
Q6:SV-300はどの型の堆積物を処理できるのか?
A: 選択可能な快速交換クランプインターフェイス (アクセサリーとして提供) で,SV-300は以下を操作します.
-
U型およびZ型鋼板パイル (ほとんどのプロファイル)
-
Hビーム (幅広く,中幅のフレンズ)
-
円形鋼管柱 (直径200~600mm)
-
混凝土の先鋳造柱 (ゴム製の口蓋付き)
Q7: 狭い空間への適応が橋の復興にどのような恩恵をもたらすのか?
A: 既存の橋 を 強化 し たり 広め たり する とき,通常 は 3.5 〜 4 メートル の 隙間 の 甲板 の すぐ 下 に 新しい 橋 を 引く 必要 が あり ます.従来の 橋 の 運転 者 は この 空間 に 入れ られ ませ ん..交通を遮らずに 橋の下での作業を可能にします 道路閉鎖数週間を節約し 周回コストを何百万も削減できます
Q8: どんな メンテナンス が 必要 です か
A: 液圧パイルドライバーシステムは,標準的な掘削機用液圧オイルを使用します.50時間ごとにスウィリングリングと傾斜ピボットの定期的な油滑りが推奨されます.500 時間の動作後,クランプの口首は磨きのために検査されるべきです.特別な道具や訓練は必要ありません
