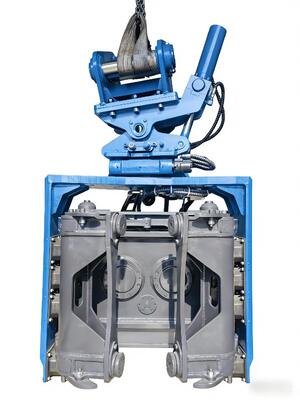

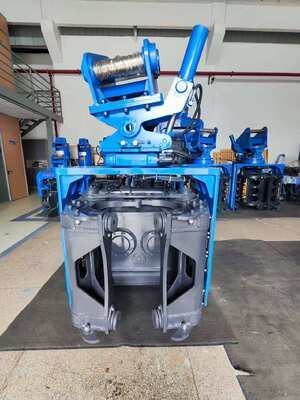

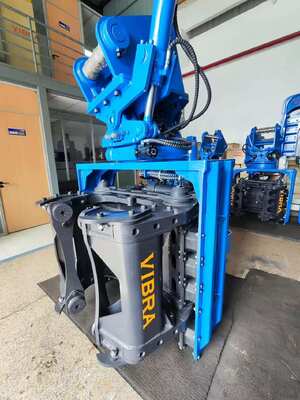

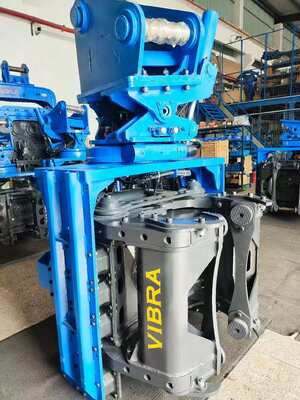

低ヘッドルームパイルドライバー 横柄設計 360°回転と重量パイルのためのダブルポンプフロー融合

SV-400は強力なサイドグリップパイルドライバー 中国製は、工場の改修、橋の基礎、都市の排水路、地下駐車場の拡張など、最も困難なクリアランスの狭い狭いスペース環境で動作する 32 ～ 40 トンの掘削機向けに特別に設計されています。その低ヘッドルーム動作能力– サイドクランプ (465 kN) とボトムクランプ (520 kN) の両方を使用 – 最小限の垂直クリアランスでの杭打ちと引き抜きが可能3.8メートル。真実として360度回転パイルドライバー、連続旋回 (360°) に加えて ±30° の双方向傾斜が可能で、混雑した現場で掘削機の位置を変更する必要がありません。のコンパクトな構造の限られたスペース設計により全体の寸法がコンパクト (1400×1315×3056 mm) に保たれ、標準的な工業用出入り口や 3.5 メートル間隔の柱の間からのアクセスが可能になります。のデュアルポンプ流量合流システム掘削機の個々のポンプ出力が中程度である場合でも、ハンマーは 656 kN の遠心力に必要な 280 ～ 360 L/min の流量を完全に受け取ることができます。この組み合わせにより、SV-400 は東南アジア、インド、ロシアの橋台、工場基礎、港湾施設、防水壁の工事に携わる請負業者にとって理想的な選択肢となります。

SV-400は実績のあるサイドグリップパイルドライバー 中国製、その信頼性、パワー、設置の容易さで世界的に信頼されています。最小限の改造で 32 ～ 40 トンの掘削機に取り付けることができます。通常、最初の取り付けに 2 ～ 3 時間、その後の交換に 30 分かかります。サイドグリップ設計により、ハンマーは専用のリーダーやクレーンを必要とせずに既存の構造物と一緒に作業できます。

従来の杭打ち装置は、低い橋の下や地下室では使用できません。 SV-400低ヘッドルーム動作能力ハンマー本体の下にある杭を掴むボトムクランプを使用することで、この問題を解決します。最小限の隙間でも杭を打ち込み、抜き取ることができます。3.8メートル– 屋内の杭打ち、高架下、または送電線の下に最適です。

180° または 270° に制限されたハンマーとは異なり、SV-400 は真の360度回転パイルドライバー連続旋回と±30°のサイドチルト付き。油圧ロータリーユニオンにより、ホースをねじることなく無制限に回転できます。掘削機を動かすことなく、杭を任意の角度に配置したり、傾斜した擁壁を打ち込んだり、ねじれた矢板を抜き取ったりできます。これにより、混雑したサイトでの再配置にかかる時間を何時間も節約できます。

寸法はわずか 1400mm (L) × 1315mm (W) × 3056mm (H)、重量は 3870 kg です。コンパクトな構造の限られたスペースエンジニアリングにより、SV-400 は標準的な工場の出入り口、柱の間、輸送用コンテナの内部に適合します。このコンパクトさにより、輸送コストも削減されます。コンテナごとに複数のユニットをシベリアや島嶼国の遠隔地に輸送します。

SV-400 が 656 kN の遠心力を最大限に発揮するには、280 ～ 360 L/min が必要です。のデュアルポンプ流量合流システム掘削機からの 2 つの別個の補助回路を 1 つの大流量ストリームに結合し、個々のポンプ流量が低い機械でも安定した出力を確保します (例: 160+160 L/min)。このシステムは、2 段階の振動制御も提供します。第 1 段階は軟弱地盤用、第 2 段階（合流流）は硬質地盤用です。この機能は、ロシア (冷たい石油) とインド (古い掘削機フリート) で特に価値があります。

東南アジア(密集した都市、低い橋、防潮壁)

• 低ヘッドルーム動作能力– MRT の高架下、低空飛行、地下駐車場内で矢板を打ち込みます。
• 360度回転– バンコク、ジャカルタ、マニラの狭い道路で掘削機を動かさずに杭の位置を変更します。
• コンパクトな構造– 狭い路地や標準的な工業用出入口に適合します。

インド(橋梁改修、地下鉄プロジェクト、混合掘削機フリート)

• デュアルポンプ流合流システム– 適度な補助流量を備えた古い 32 ～ 40 トンの掘削機 (JCB、Sany、Komatsu) と互換性があります。
• サイドグリップパイルドライバー 中国製– 競争力のあるコストで実績のある品質を実現し、資本支出を削減します。
• 360°回転– 橋台と仮締切りの矢板の連動を高速化します。

ロシア(極寒、僻地、狭い工場)

• -30℃まで信頼性があります。低いヘッドルーム屋根を撤去せずに工場建物内で杭打ちが可能。
• コンパクトな構造– シベリアへの輸送コストを削減します。コンテナあたりのユニット数が増加します。
• デュアルポンプの合流冷たくて濃厚なオイルでも油圧力を維持します。必要に応じて第 2 段階で力を高めます。

• U形鋼矢板およびZ形鋼矢板
• H ビーム (最大 400 mm フランジ)
• 円管杭（直径800mmまで）
• 交換可能なクランプジョー - 10 分以内に交換可能

Q1: SV-400 の最小ヘッドルームはどれくらいですか?
答え: あり低ヘッドルーム動作能力下部クランプを使用すると、3.8 メートルの隙間でも作業できます。

Q2: SV-400はホースを損傷することなく連続回転できますか?
A: はい。として360度回転パイルドライバー、無制限の回転を可能にする油圧ロータリーユニオンを備えており、ねじれやホースの疲労がありません。

Q3: 私の掘削機の総流量は 240 L/min しかありません。 SV-400は動作しますか？
A: はい、デュアルポンプ流量合流システム2 つの回路 (例: 120+120 L/min) を組み合わせて 240 L/min に達します。 656 kN の力を最大限に発揮するには 280‑360 L/min を推奨しますが、ハンマーは流量が低い場合でも出力を下げても機能します。

Q4：現場における「コンパクト構造の密閉空間」とは何を意味しますか？
A: SV-400 の幅はわずか 1.315 m、高さは 3.056 m です。標準的な工業用出入り口を通過し、3.5 ～ 4 メートル間隔の柱の間で動作します。

Q5: 2段階振動はどのように機能しますか?
A: 第 1 段階では、通常の土壌に対して 1 つのポンプ流量を使用します。第 2 段階では、デュアルポンプの流れの合流硬い層の加振力を高めるため、すべてキャブから制御されます。

Q6: スペアパーツは入手可能ですか?
A: 当社は、シンガポール (東南アジア)、ムンバイ (インド)、およびモスクワ (ロシア) に摩耗部品 (クランプジョー、シール、ホース、ベアリング) を在庫しています。配達には 3 ～ 5 営業日かかります。

SV-400は究極ですサイドグリップパイルドライバー 中国製を必要とする請負業者向け低ヘッドルーム動作能力、360度回転パイルドライバー柔軟性、コンパクトな構造の限られたスペースアクセス、そしてデュアルポンプ流量合流システム信頼性。 656 kN の振動力を発揮し、東南アジア、インド、ロシアの最も厳しく厳しい環境で矢板、H 形鋼、パイプパイルを打ち込みます。 32～40 トンの掘削機との互換性チェックについてはお問い合わせください。
