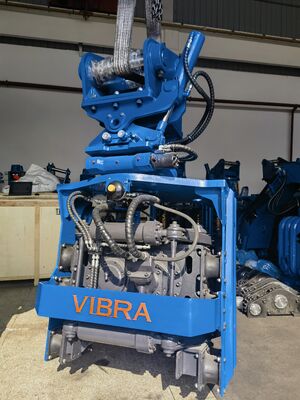

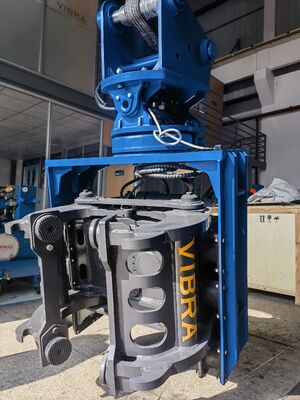

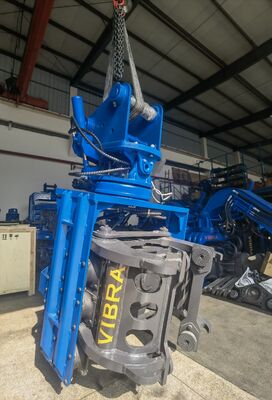

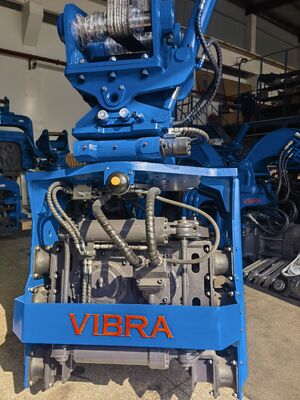

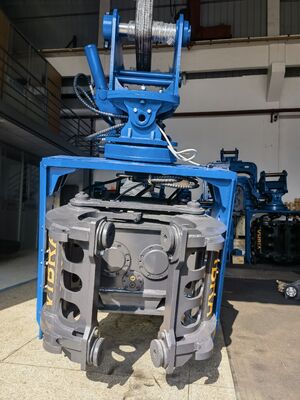

コンパクト・コンフィネッド・スペース・パイル・ドライバ 20-25トンの掘削機のための2重ポンプ・フロー・マージング&360度回転
商品の詳細
| 風変りな時 | 4.6kg・m | 遠心力 | 459kn |
|---|---|---|---|
| 頻度 | 2,300～3,000rpm | サイドクランプ力 | 335KN |
| ボトムクランプ力 | 385KN | 作動圧力 | 32MPa |
| サイズ長さx幅x高さ | 1,220×1,260×2,150mm | 適当な掘削機 | 20～25トン |
| ハイライト | SV-200 サイドグリップ杭打ち機,油圧ショベル用デュアルクランプ杭打ち機,459kN قوة杭打ち機 |
||
製品の説明
概要
SV-200は中国製の コンパクトで強力な サイドグリップパイルドライバで 20-25トンの掘削機のために設計され 低空隙や狭いスペースの建設で効率的に動作します橋の支柱低ヘッドルーム操作能力 (サイドクランプ 335 kN + 底部クランプ 385 kN),垂直空隙で3の低さでパイルを駆動し抽出します.5メートル. 360度回転するピールドライバーとして,ホースの扭曲なしに連続的な回転を可能にします.+ ± 30° 両方向傾斜 ⇒ 混雑した場所での掘削機の位置変更の必要性をなくすコンパクトな構造で狭い空間設計により,寸法が狭い (1220×1260×2150 mm) 体重が低く (2280 kg) 標準のドアや3メートル離れた柱間からアクセスできます..二重ポンプ流量融合システムは,ハンマーが459kNの遠心力に対して必要な170−230L/minの流量を受け取ることを保証します.この組み合わせにより SV-200 は東南アジアにおける請負業者にとって理想的です橋の支柱,小さな工場の拡張,太陽光発電の農場.
主要 な 特徴
1.サイドグリップピールドライバー 中国製
SV-200は中国製の信頼性の高いサイドグリップパイルドライバーで,品質と安装が簡単で信頼されています.20~25トンの掘削機に搭載され,最小限の改造が必要である.サイドグリップの設計により,専用のリーダーやクレーンなしで既存の構造物と一緒に作業できます.
2.低ヘッドルーム操作能力
従来の積み立て装置は,低橋や地下室内では動作できない.SV-200の低頭部操作能力は,ハンマー本体の下にある積み立てを握る底のクランプを使用する.3 くらいの空白でドライブして 積み木を抽出できます.5メートル 室内での積み木,飛越し台や電源線の下には最適です
3.360度回転するパイルドライバー
180°または270°に制限されたハンマーとは異なり,SV-200はホースの扭曲なしに無制限のスウィイングを可能にする水力回転結合を持つ真の360度回転ピールドライバーです.±30° の横傾きと組み合わせた傾斜した支柱壁を動かし 曲げられたシートパイルを抽出できます 掘削機を動かす必要もありません
4.コンパクトな構造 狭い空間
1220mm (L) × 1260mm (W) × 2150mm (H) の寸法と 2280kgの重さで,コンパクトな構造の狭い空間工学により,SV-200は標準のドアを開け,柱間,輸送コンテナの内側このコンパクト性は遠隔地への輸送コストを削減します.
5.二重ポンプ流量融合システム
SV-200 は,全 459 kN の遠心力 を 提供 する ため に 170‐230 L/min を 必要 と し て い ます.ダブル ポンプ 流量 融合 システム は,掘削 機 から の 2 つの 別 の 補助 回路 を 1 つの 高 流量 流量 に 結合 し て い ます.,個別ポンプ流量が低い機械でも一貫した電力を確保する (例えば100+100L/min).この組み込みバルブでは,2段階の振動制御が可能です.硬層の第2段階 (合流).
技術パラメータ (SV-200)
| パラメータ | 価値 |
|---|---|
| エクセントリックモメント | 4.6kgm |
| 中心力 | 459 kN |
| 周波数範囲 | 2300 〜 3000 ターン/分 |
| 横のクランプ力 | 335 kN |
| 底のクランプの力 | 385 kN |
| 動作圧 | 32 MPa |
| 流量要求 (合併) | 170 〜 230 L/min |
| 回転 / 傾き | 360°連続 / ±30° |
| 尺寸 (L×W×H) | 1220×1260×2150mm |
| 重さ (コネクタとクランプを含む) | 2280kg |
| 適した掘削機 | 20 25トン |
| 頭部空間 (下部クランプ) | 3.5m |
東南アジア,インド,ロシアにとって利点
東南アジア (密集した都市,低橋,狭い通り)
-
低ヘッドルーム操作能力 高い道路の下や地下駐車場内のドライブシートパイル
-
バンコク,ジャカルタ,マニラの狭い通りで掘削機を動かさずに 360 度回転
-
コンパクトな構造 狭い通りや標準的な工業用ドアに収まる.
インド (地下鉄プロジェクト,混合型掘削機車隊,コスト敏感性)
-
二重ポンプ流量合流システム 適度な補助流量を持つ古い20〜25トンの掘削機 (JCB,Sany) と互換性
-
サイドグリップピールドライバー 中国製 競争力のある価格で 品質が証明された
-
360°の回転により 橋柱のシートパイルの相互結合が加速する.
ロシア (極端な寒さ,遠隔地,低クリアランス産業施設)
-
-30°Cまで信頼性があります. 低頭空間は,屋根を外す必要なく工場内を積み上げることができます.
-
コンパクトな構造でシベリアへの輸送コストを削減する コンテナ1台あたり1台以上
-
二重ポンプ融合は,冷たい厚い油でも液圧力を維持します. 第二段階は必要に応じて力を増加させます.
サポートされているスタイルの種類
-
U型およびZ型鋼板パイル
-
Hビーム (最大300mmのフレンズ)
-
円形管柱 (直径600mmまで)
-
交換可能なクランプマウス 10分以内に変更
よくある質問
Q1: SV-200の最小ヘッドルームは?
A: 底部クランプを使うと 3.5mの空隙で作業できます
Q2: SV-200は,ホースに損傷がないまま,連続して回転できますか?
A: そうです 360度回転のピールドライバーとして,無制限回転を可能にする液圧回転結合を備えています 曲がり,ホースの疲労はありません
Q3:私の掘削機は 180L/minの総流量しか持っていません. SV-200を動かせるでしょうか?
A: はい 双流量ポンプ融合システムは,2つの回路 (例えば,90+90L/min) を組み合わせて180L/minに達します.全459kNの力では170-230L/minを推奨します.しかし,ハンマーはまだ低電力で動作します.
Q4: 敷地内での"コンパクトな構造の狭い空間"とはどういう意味ですか?
SV-200は幅1.26m,高さ2.15mで,標準的な産業用ドアを通り抜けて3~3.5m離れた柱間を通ります.
Q5: 2段階振動はどのように動作する?
A:最初の段階は,通常の土壌に対して単一ポンプ流量を使用します.第2段階は,二重ポンプ流量融合システムを活性化して,硬層の興奮力を増加させます.
Q6: 部品は入手可能ですか?
A: シンガポール (東東アジア),ムンバイ (インド),モスクワ (ロシア) で,磨き部品 (クランプ・マウス,シール,ホース,ベアリング) を在庫しています.配送は3〜5日です.
結論
SV-200は理想的な サイドグリップ・ピール・ドライバーです 低頭回りの操作能力, 360度回転のピール・ドライバーの柔軟性,コンパクトな構造 狭い空間 アクセスこの装置は,東南アジア,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド,インド.そしてロシア20〜25トンの掘削機との互換性を確認するために,私達に連絡してください.
