両方向の傾き運転ヘッド・パイル・ドライバ 360°連続回転 + 掘削機変換のための低ヘッドルーム操作

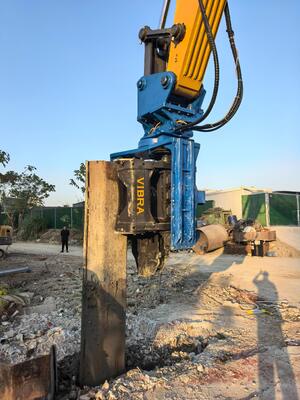

SV400 サイドグリップパイルドライバー – 低いヘッドルームおよび限られたスペース向けに設計

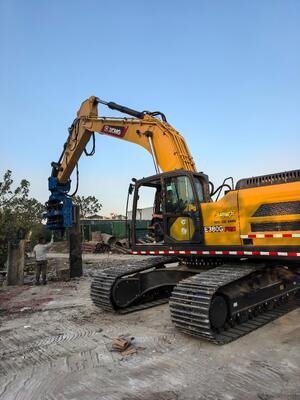

SV400 サイド グリップ パイル ドライバーは、標準的な 32 ～ 40 トンの掘削機を強力で多用途の杭打ち機に変えるように設計された特殊な油圧振動ハンマーです。すき間が狭い工場、橋の高架下、都市部の建設現場など、従来の杭打ち機では稼働できない厳しい環境に威力を発揮します。このモデルは、双方向傾斜駆動ヘッド、完全な 360 度連続回転、および低ヘッドルーム操作機能という 3 つの重要な機能を組み合わせており、東南アジア、インド、ロシア向けの究極の密閉空間適応ソリューションとなっています。

主な機能と利点

1.双方向傾斜駆動ヘッド

SV400は、両方向に±30°のチルトが可能な双方向チルト駆動ヘッドを搭載しています。この機能により、キャリアマシンの位置を変更することなく、傾斜した杭や平坦でない地面に対して正確な位置合わせが可能になります。オペレーターは油圧で傾斜角を素早く調整できるため、時間を節約し、斜面や堤防での安全性が向上します。

2.完全な 360 度連続回転

スイングが制限されたアタッチメントとは異なり、SV400 は完全な 360 度の連続回転 (無制限の旋回) を提供します。これにより死角がなくなり、オペレーターは狭いコーナーでも杭を必要な場所に正確に配置できるようになります。掘削機自体のブームスイングと組み合わせることで、杭打ち機はベースマシンを動かすことなく障害物を回避して作業できます。

3.低ヘッドルーム動作能力

わずか 3056 mm のコンパクトな高さと独自のサイドグリップ クランプ システムを備えた SV400 は、卓越した低ヘッドルーム操作能力を提供します。垂直振動ハンマーが設置できない橋の下、建物内、または送電線の下に杭を打ち込んで引き抜くことができます。サイドグリップ機構によりパイルを横から保持し、必要な垂直クリアランスを大幅に削減します。

4.密閉空間適応ソリューション

完全な密閉空間適応ソリューションとして設計された SV400 は、鋼矢板、H 形鋼、円形パイプを処理するためのサイド クランプとボトム クランプを統合しています。交換可能なクランプインターフェイスにより、ツールの迅速な交換が可能になり、杭打ち込み/引き抜きプロセス全体 (クランプ、位置決め、打ち込み、引き抜き) が 1 台の機械で実行されるため、クレーンや補助装置は必要ありません。これは、改修プロジェクトや地下工事における変革をもたらします。

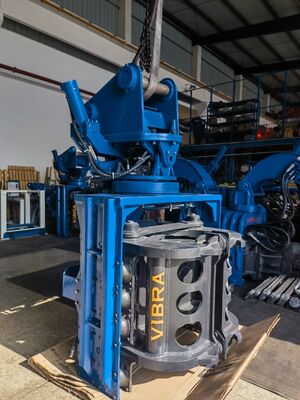

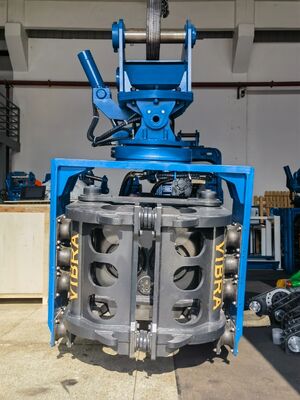

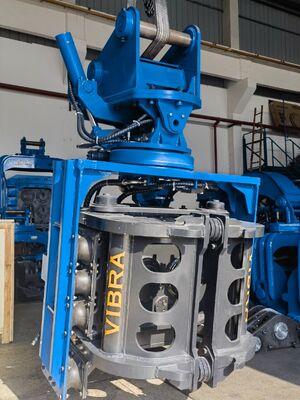

5.堅牢な技術的パフォーマンス(SV400)

• 偏心モーメント：6.6kgm

• 遠心力：656kN

• 周波数範囲: 2300 – 5000 rpm (調整可能)

• サイドクランプ力：465kN

• ボトムクランプ力：520 kN

• 使用圧力：32MPa

• 動作流量: 280 – 360 L/min

• 回転/チルト：360°/±30°

• 寸法（長さ×幅×高さ）：1400×1315×3056mm

• 重量 (コネクタとクランプを含む): 3870 kg

• 適合油圧ショベル：32～40トン

市場固有の利点

• 東南アジア: インフラプロジェクト (港湾、堤防、住宅) で一般的に見られる軟弱な土壌と混合地盤の条件に対応します。低騒音およびゼロエミッション (電動オプションあり) は、地域の環境規制に準拠しています。

• インド: 地下鉄の鉄道橋の基礎、高架橋の修理、ヘッドルームが限られている田舎の建物の建設に最適です。低メンテナンスコスト設計により、総所有コストが削減されます。これは、価格に敏感な市場にとって重要です。

• ロシア: 寒冷地でも確実に動作します。双方向チルトヘッドは凍った地面や斜面でも機能します。堅牢な油圧コンポーネントは高粘度の流体に耐えます。

FAQ（よくある質問）
