サイドグリップパイルドライバー 低ヘッドルーム操作能力と迅速なツール交換システム 製造者 中国
商品の詳細
| ハイライト | サイドグリップパイルドライバー SV200 低ヘッドルームパイルドライバー スピードツール交換パイルドライバー,Low Headroom Pile Driver,Quick Tool Change Pile Driver |
||
|---|---|---|---|
製品の説明

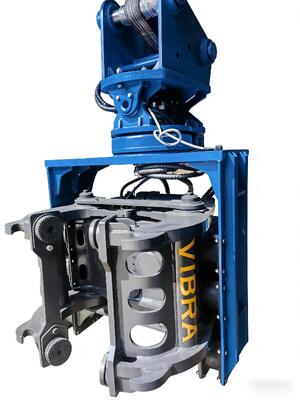

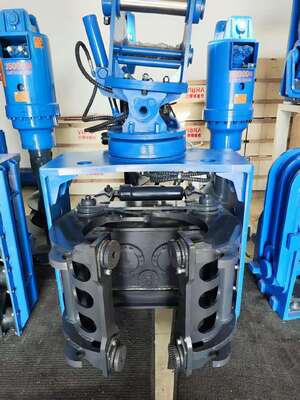

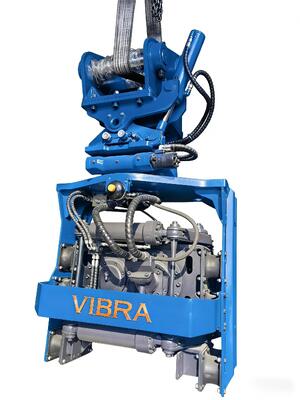

SV200 サイドグリップパイルドライバー – スマート、コンパクト、頭上の低い現場向けに設計
SV200 は、20 ～ 25 トンの標準掘削機を生産性の高い杭打ち機に変えるために特別に設計されたカスタム油圧式杭打機です。 SV200 は、双方向のサイドチルト (±30°) とフル旋回機構アセンブリを備えたサイドグリップパイルドライバーとして、補助クレーンやリーダーを必要とせずに、鋼矢板、H ビーム、小径管杭を 1 回の連続操作 (クランプ、位置決め、打ち込み、引き抜き) で処理します。
主な機能と利点
1.低ヘッドルーム動作能力– 他の人ができない場所で働く
SV200 は、わずか 2150 mm のコンパクトな高さとオーバーヘッド リーダーの必要性を排除するサイドグリップ設計により、真の低ヘッドルーム操作能力を提供します。この低ヘッドルーム操作機能は信頼性の高い中国製造業者によって製造されており、橋の下、工場の拡張内、鉄道の高架下、地下室の改造での運転と取り出しが可能です。垂直方向のクリアランスが 3.5 メートルしかない場合でも、SV200 は 360 度の回転と ±30 度の側面傾斜を使用して杭を垂直に配置できます。インドの都市プロジェクト、東南アジアの狭い通りの峡谷、またはロシアの低い倉庫屋根の場合、この機能は状況を一変させます。
2.クイックツールチェンジシステム– 杭のタイプを数分で切り替えます
SV200 にはクイックツール交換システムが装備されており、オペレーターは特別な工具を使用せずに、U タイプ矢板、Z タイプ、H パイル、丸パイプなどのさまざまな杭プロファイルに合わせてクランプ ジョーを 2 分以内に交換できます。中国製造業者は、迅速な工具交換システムとして、バネ仕掛けのピン機構で確実にロックする、硬化された精密機械加工ジョー インサートを提供しています。これにより、組み合わせ擁壁や基礎補強などの複数杭タイプの作業のダウンタイムが大幅に短縮されます。溶接やボルト締めは不要で、簡単かつ迅速に変更するだけです。
3.フル旋回機構の組立て– 360°の正確な位置決め
完全な旋回機構アセンブリには、遊星歯車駆動装置と高トルク油圧モーターが統合されており、連続 360° 回転が可能です。この完全な旋回機構アセンブリは中国メーカーによって製造されており、埃や泥の多い状況でも確実に機能するグリースを封入した密封ベアリングが使用されています。 ±30°の側面傾斜と組み合わせることで、SV200 はターゲットからセンチメートル以内に杭を位置合わせできます。これは、矢板を連結したり、既存の基礎に隣接して杭を設置したりする場合に不可欠です。ロシアの永久凍土地帯とインドネシアの軟弱地現場のオペレーターは、スムーズで応答性の高い旋回制御の恩恵を受けます。
4.低騒音で環境に優しい運転– 騒音に敏感な場所での作業
インパクトハンマーとは異なり、SV200は油圧の振動力を利用します。低ノイズで環境に優しい動作は、バランスの取れた偏心システムと防音ハウジングによって実現されています。フル周波数 (2300 ～ 3000 rpm) では、典型的な騒音レベルは 7 メートルで 82 dBA 未満に留まり、住宅街や病院近くの夜間作業には十分な低さです。この環境に優しい低騒音動作により、隣接する建物への振動伝達も低減されるため、SV200 は環境規制が厳しいバンコク、ムンバイ、またはモスクワの都市インフラプロジェクトに最適です。
5.カスタム油圧パイルドライバー– 20 ～ 25 トンの掘削機に最適化
SV200 は、真のカスタム油圧式パイルドライバーです。その流量と圧力曲線は、一般的な 20 ～ 25 トンの掘削機の補助油圧システムに適合しています。 32 MPa で動作し、170 ～ 230 L/min を必要とする SV200 は、外部パワーパックを必要としないダイレクトドライブ設計を採用しています。さらに、お客様の特定の掘削機のメーカーやモデルに合わせてバルブ ブロック、ホースの配線、冷却能力をカスタマイズすることもできます (一部のプレミアム ブランドを除く)。このカスタマイズにより、最大の効率と杭打ちごとの燃料消費量の削減が保証されます。
技術パラメータ (SV200)
| パラメータ | 価値 |
|---|---|
| 偏心モーメント | 4.6kgm |
| 遠心力 | 459kN |
| 周波数範囲 | 2300 – 3000 rpm |
| サイドクランプ力 | 335kN |
| ボトムクランプ力 | 385kN |
| システム圧力 | 32MPa |
| システムの流れ | 170～230L/分 |
| 回転・傾き | 360° / ±30° |
| 寸法 (長さ×幅×高さ) | 1220×1260×2150mm |
| 重量 (コネクタとクランプを含む) | 2280kg |
| 適切な掘削機 | 20～25トン |
FAQ – 東南アジア、インド、ロシア向けにカスタマイズ
Q1: SV200 は、隙間が 3.8 m しかない橋の下でも作業できますか?
A: はい。ヘッドルームが低い操作能力により、掘削機のブームが斜めに動作しているときでも、サイドグリップ設計により杭を垂直に保持できます。フル旋回機構Assyと組み合わせることで、従来の杭打ち機では直立できない場合でも矢板の打ち込みが可能です。
Q2: 矢板から H 形鋼ジョーにどれくらい早く変更できますか?
A: クイックツール交換システムを使用すると、1 人で 1.5 ～ 2 分で交換を完了できます。工具は必要ありません。スプリング ピンを外し、ジョーをスライドさせて新しいプロファイルを挿入し、ロックするだけです。中国のクイックツールチェンジシステムメーカーとして、混乱を避けるために色分けされたジョーを提供しています。
Q3: SV200は本当に住宅街での夜間作業に十分な静音性を持っていますか?
A: もちろんです。環境に優しい低騒音動作により、騒音レベルは 82 dBA 未満に抑えられます。東南アジアの多くの請負業者は、隣人からの苦情や環境当局からの罰金を受けることなく、夜間の溝支保工に SV200 を使用しています。
Q4: 掘削機にはどのようなカスタマイズが可能ですか?
A: カスタム油圧パイルドライバーのスペシャリストとして、当社はお客様の機械の補助回路に合わせて、取り付けブラケット、ホースの長さ、および合流バルブブロックを調整します。オンサイト校正用の流量計もオプションで提供しています。
Q5: フル旋回機構は極寒 (ロシアでは -30°C) にも耐えられますか?
A: はい。中国製造業者による完全な旋回機構アセンブリには、-40°C 定格の低温グリースとシールが使用されています。また、シベリアの冬でも応答性の高い回転を維持するために、油圧オイル用の加熱ホース オプションも提供しています。
Q6: インドまたはインドネシアでスペアパーツや技術サポートを提供していますか?
A: はい。確立されたクイックツール交換システムの中国製造業者および低ヘッドルーム操作能力の中国製造業者として、当社はムンバイ、ジャカルタ、ノボシビルスクに地域在庫を保管しています。当社のエンジニアは、ご要望に応じてリモートビデオサポートとオンサイトトレーニングを提供します。
